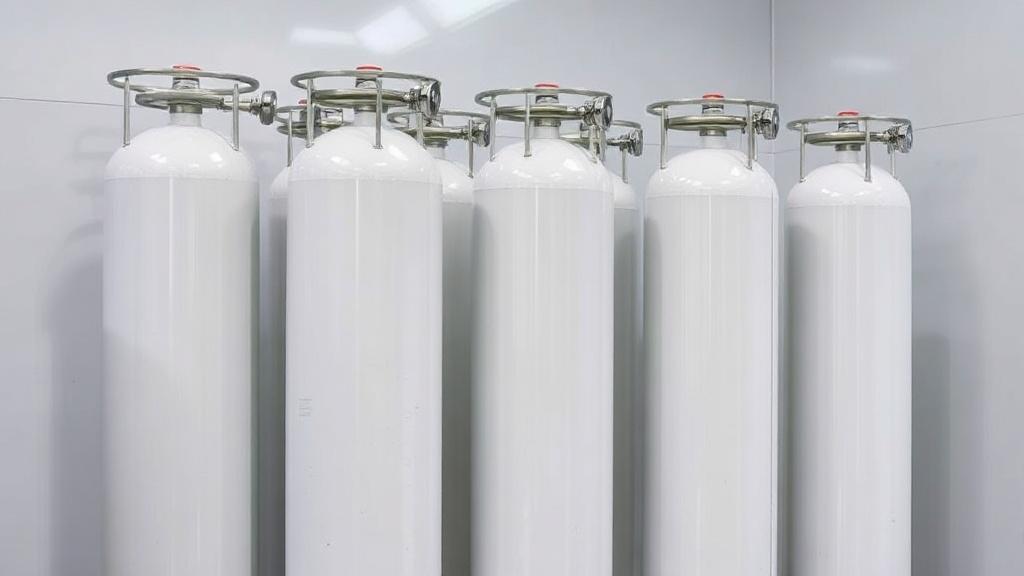

Баллоны с CO₂ для работы в чистых помещениях класса ISO — тема, которая кажется узкоспециализированной, но на деле затрагивает безопасность, качество продукта и стабильность технологических процессов. В этой статье разберём требования к оборудованию, способы подготовки газа и распространённые ошибки при эксплуатации, опираясь на практический опыт и реальные нормы. Читатель получит готовые правила для внедрения и проверки системы подачи CO₂ в условиях строгой чистоты.
Почему чистота газа и конструкции оборудования имеет значение
Чистые помещения предъявляют жёсткие требования не только к частицам в воздухе, но и к источникам потенциального загрязнения. Газ в баллонах может содержать следы влаги, масла или органических примесей, которые при попадании в технологическую зону нарушат процесс и повлияют на качество изделий.
Даже незначительная примесь конденсата или смазки на внутренней поверхности трубопровода быстро проявится в виде превышения допустимого уровня загрязнений. Поэтому контроль соответствия газа и материалов коммуникаций — не формальность, а часть технологической дисциплины.
Критерии отбора баллонов и их подготовки
Первый критерий — чистота внутренней поверхности баллона и предшествовавшие ему процедуры. Баллоны, которые использовались для технических газов в неподготовленной среде, требуют обеззараживания или замены. При покупке обращайте внимание на сертификацию поставщика и историю эксплуатации тары.
Следующий момент — материалы клапанов и узлов подъёма давления. Нержавеющая сталь марки 316L и высокоочищенные уплотнения из перфторполимера — стандарт для чистых помещений. Они минимизируют деградацию при контакте с углекислотой и уменьшают риск выделения летучих веществ.
Важная операция перед подключением — промывка и сушка линии. Промывка выполняется сухим газом или инертным азотом, при этом необходимо контролировать остаточную влажность и содержание углеводородов. Только после подтверждения параметров можно переходить к пуску в рабочей среде.
Список обязательных проверок при приёме баллонов
Приёмка баллонов на объект должна быть регламентирована в письменной процедуре. Это экономит время и помогает избежать типичных ошибок при вводе газа в систему.
- Документы на баллон: сертификат чистоты, дата проверки и история обслуживания.
- Визуальный осмотр: целостность, отсутствие коррозии и следов загрязнения на клапане.
- Проверка давления и массы баллона для выявления несоответствий.
- Предварительная протяжка фитингов и проверка уплотнений перед подключением.
Оборудование для подачи и регуляции: на что обратить внимание
Редукторы и фильтры — те узлы, где сосредоточено наибольшее количество рисков. Не все регуляторы, даже подходящие по давлению, удовлетворяют требованиям чистоты. Нужны редукторы с минимальным внутренним объёмом и конструкцией, допускающей чистую монтажную технологию.
Фильтры молекулярного типа и коалесцентные фильтры устанавливаются непосредственно перед технологическим оборудованием. Они удаляют влагу, масляные аэрозоли и частицы, но сами по себе должны быть рассчитаны на чистые помещения и иметь соответствующие корпуса и прокладки.
Для контроля состояния газа стоит использовать inline-аналитику: датчики влажности, датчики органических примесей и манометры с высокой точностью. Это позволяет выявлять отклонения на ранних этапах и экономит время на дорогостоящие расследования причин брака.
Таблица: сравнение основных материалов и их пригодности для чистых помещений
| Материал | Коррозионная стойкость | Подходит для ISO-классов |
|---|---|---|
| Нержавеющая сталь 316L | Высокая | Да |
| Алюминий стандартный | Средняя | Ограниченно |
| Перфторполимерные уплотнения (PTFE) | Очень высокая | Да |
| Бутадиен-нитрильные уплотнения | Низкая при контакте с CO₂ | Нет |
Монтаж, подключение и пусконаладка в условиях ISO
Монтаж в чистом помещении требует чёткой последовательности и минимального количества операций в зоне класса. Баллоны и регуляторы собираются в боксе вне чистой зоны, затем подаются через проходной шлюз на монтажную точку. Это снижает риск занесения частиц при установке.
Перед непосредственным подключением важно произвести процедуру продувки короткими импульсами с постепенным увеличением давления. Такой подход защищает оборудование от гидравлических ударов и удаляет остаточные газы из системы. Параллельно нужно фиксировать показания датчиков, чтобы иметь базовую линию для дальнейшего мониторинга.
После пуска проводят валидацию: пробные циклы под нагрузкой, отбор проб газа на наличие органики и влаги, а также инспекцию поверхности технологического оборудования на предмет осадков. Все результаты документируют и сравнивают с нормативами для принятия решения о регулярной эксплуатации.
Хранение и ротация баллонов в производственной зоне
Организация склада баллонов для чистой зоны отличается от обычного хранилища. Требуется отдельный контролируемый участок, где температура и влажность находятся в заданных пределах, а доступ ограничен уполномоченным персоналом. Регулярная ротация по принципу first in — first out уменьшает время хранения и риск деградации газа.
Баллоны не должны храниться вблизи источников тепла или химикатов. Для баллонов с CO₂ предпочтительны стойки с фиксацией и защитой клапанов. Все тары маркируются и сопровождаются актуальными сертификатами, а дату следующей проверки вносят в систему учёта.
Если необходимо хранение в буфере непосредственно у входа в чистую зону, организуют отдельный шлюз с контролем чистоты и процедуру повторной проверки перед вводом в зону. Это уменьшает вероятность внепланового закрытия линий и ошибок при подключении.
Частые ошибки и как их избежать
Одна из типичных ошибок — попытка экономии за счёт несоответствующих уплотнений или фильтров. Это быстро дает о себе знать в виде микрозагрязнений и простоев. Лучше инвестировать в сертифицированные компоненты и правильную процедуру установки.
Ещё одна проблема — отсутствие регламентированной процедуры приёмки. Без чётких чек-листов сотрудники ориентируются на память, а это приводит к пропуску важных измерений. Документированная приёмка и регулярные тренировки персонала значительно сокращают риск таких ситуаций.
Контрольные точки для регулярной проверки
Независимо от масштаба производства, перечень проверок должен быть неизменным и простым для исполнения. Ежедневные замеры, еженедельные инспекции и периодическая сертификация состава газа позволяют держать ситуацию под контролем.
- Состояние фильтров и их давление в линии.
- Показания датчиков влажности и примесей.
- Визуальный контроль уплотнений и корпуса баллонов.
- Записи по вводам/выводам баллонов в журнале.
Валидация процесса и документирование
Валидация — это не одноразовое действие, а цикл: планирование, исполнение, анализ и корректировка. Для подачи CO₂ в чистых помещениях необходимо прописать критерии приемлемости, методики отбора проб и допустимые допуски на изменения параметров.
Документы о валидации помогают быстро восстановить технологическую линию после внештатных ситуаций и служат опорой при аудите. Приложите к процедурам отчёты по пробам газа, акты приёмки баллонов и журналы обслуживания регуляторов.
Практические советы из опыта
Работая с несколькими проектами фармацевтической и микроэлектронной отраслей, я видел, как простые меры дают большой эффект. Однажды замена стандартных уплотнений на перфторполимерные снизила частоту инцидентов с загрязнением на 70 процентов, что сразу отразилось на снижении брака и простоев.
Ещё один опыт — организация малой мобильной станции развозки баллонов. Вместо того чтобы запускать каждую баллонную стойку отдельно, мы подготовили модуль с фильтрами и калиброванными редукторами, который подключался к технологической линии через шлюз. Это упростило логистику и снизило количество вмешательств в чистую зону.
Поддержание чистоты и надёжности подачи CO₂ требует внимания к деталям, системного подхода и дисциплины в операциях. Правильный выбор баллонов, тщательная подготовка и регулярный мониторинг минимизируют риски и сохраняют стабильность технологических процессов.
