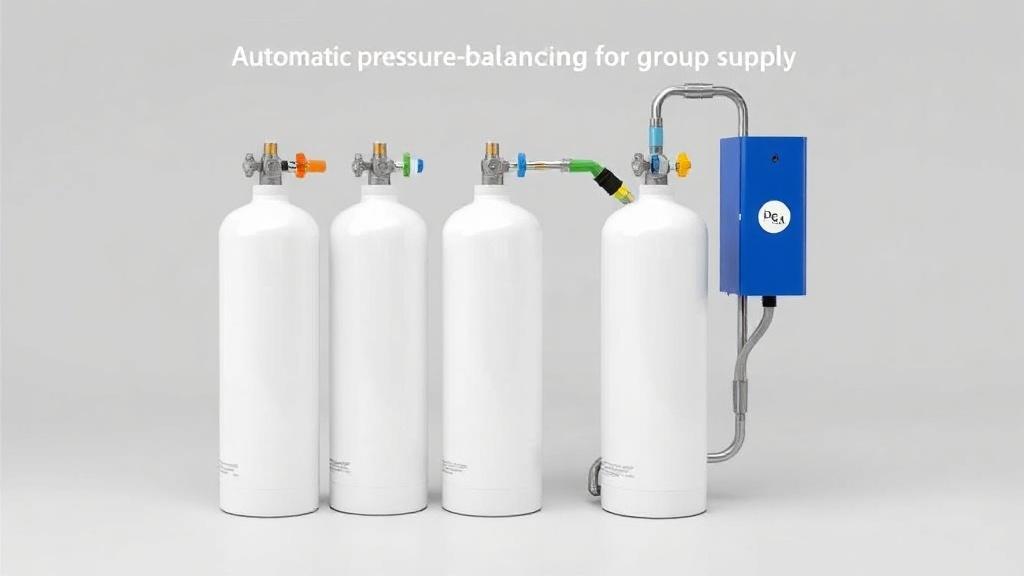

Когда несколько баллонов CO₂ работают на одну линию, кажется, что решать задачу просто: соединить их и ждать. На практике без хорошей схемы подачи давление скачет, один баллон быстро опустошается, а система требует постоянного внимания. Решение — грамотная система автоматической балансировки давления при групповой подаче, которая обеспечивает стабильность, безопасность и экономию.
Почему важно равномерное распределение давления
CO₂ хранится под высоким давлением и при изменении температуры меняет фазу, поэтому нестабильность подачи может привести к падению рабочей производительности оборудования или к опасным ситуациям. Для предприятий с постоянным расходом — кафе, пивоварни, лаборатории — скачки давления нарушают рецептуру и качество продукции.
Кроме того, неравномерный отбор из группы баллонов сокращает срок службы комплектующих: регуляторов, фильтров, уплотнений. Автоматическая балансировка уменьшает число переключений вручную, снижает ошибки оператора и обеспечивает равномерное опустошение баллонов, что в итоге экономит время и деньги.
Принцип работы систем автоматической балансировки
Существует два основных подхода к групповому снабжению CO₂: автоматическое попеременное переключение (changeover) и реальное балансирование нагрузки между баллонами. В первом случае одна группа работает, вторая находится в резерве и переключается при падении давления. Во втором — все баллоны дают вклад одновременно, и поток распределяется так, чтобы давление оставалось стабильным.
Балансировка достигается через набор компонентов: запорные клапаны с управлением, выравнивающие линии, регуляторы высокого и низкого давления, датчики давления и управляющая электроника. Система следит за перепадом давления и автоматически корректирует проходимость каждого канала, чтобы исключить доминирование одного баллона.
Сравнение подходов
| Критерий | Автоматическое переключение | Автоматическая балансировка |
|---|---|---|
| Непрерывность подачи | Высокая при корректной настройке | Очень высокая, расход равномерный |
| Равномерное опустошение баллонов | Низкое — чаще расходует одну группу | Высокое — все баллоны используются |
| Сложность системы | Низкая | Средняя — высокая |
| Стоимость реализации | Ниже | Выше, но окупаемость при большом расходе |
Конструктивные элементы и их роль
В стандартном решении присутствует собственно коллектор (манипуляционный блок), регуляторы давления на входе и выходе, предохранительные устройства и датчики. Коллектор может быть жестким стальным или модульным с быстрыми соединениями для удобства замены баллонов.
Регуляторы делают основную работу по снижению высокого баллонного давления до рабочего уровня. Для балансировки используются либо механические выравнивающие клапаны, либо электронно управляемые заслонки. Датчики давления передают данные контроллеру, который в реальном времени регулирует проходимость каналов.
Материалы и стандарты
Баллоны изготавливают из стали или алюминия, регуляторы — из латуни или специально обработанных сплавов. Важно применять соединения и шланги, рассчитанные на рабочее давление CO₂ и на его холодоактивность при испарении. Для промышленных установок существуют стандарты по вентилям, предохранительным устройствам и маркировке, на которые стоит опираться при выборе оборудования.
Управление, автоматика и диагностика
Современные комплекты включают контроллеры с алгоритмами балансировки, передачи данных по Modbus или другому протоколу, а также визуализацию на панели оператора. Простейшая логика — при падении давления в канале открывать дополнительные заслонки, при повышении — частично закрывать.
Диагностика важна: датчики утечек, контроль скорости расхода и предварительная сигнализация о снижении уровня в баллоне позволяют планировать замену баллонов без аварийных остановок. В больших системах используют удалённый мониторинг, который показывает кривые расхода и долгосрочные тренды.
Безопасность при работе с CO₂
CO₂ не горюч, но в замкнутом помещении может вытеснять кислород, что опасно для людей. Система должна быть оборудована детекторами концентрации CO₂ и аварийной вентиляцией. Баллоны хранят в вертикальном положении, закреплёнными и с защитными колпаками на вентилях.
Также обязательны предохранительные клапаны, защитные пробки и регулярная проверка состояния швов и седел. Температурный режим важен: при нагреве давление растёт, а при превышении критической температуры меняется состояние вещества, поэтому следует учитывать условия размещения баллонов.
Полезные технические значения
Критическая температура CO₂ около 31 °C, критическое давление — примерно 73,8 бар. При 20 °C равновесное давление пары в баллоне составляет около 57 бар. Эти величины полезно учитывать при расчётах и при выборе регуляторов и предохранительных устройств.
Подбор системы и проектирование
Первый шаг — оценить профиль потребления: средний и пик расхода, длительность непрерывной работы, температура хранения. От этого зависят число баллонов в группе, сечение труб, тип регуляторов и необходимость жидкостного или парового отбора.
Правильная схема предусматривать запас по пропускной способности на пиковых нагрузках и возможность расширения. Для критичных процессов нужна избыточность: например, N+1, когда один резервный баллон или модуль может подхватить нагрузку при выходе любого из основных модулей.
Чек-лист при проектировании
- Оценка расхода в норме и на пике.
- Выбор типа отбора: газ/жидкость.
- Расчёт падения давления в магистрали.
- Выбор регуляторов и клапанов с запасом по пропускной способности.
- Интеграция с системой мониторинга и аварийной сигнализацией.
Обслуживание и эксплуатация
Регулярная проверка уплотнений, состояния шлангов и показаний датчиков — основа надежной работы. Плановое тестирование срабатывания предохранительных клапанов и инспекция коллекторов сокращают вероятность незапланированных простоев.
В моей практике настройка системы балансировки в небольшой пивоварне заметно уменьшила количество жалоб на «пустой вкус» пива по утрам. Мы подобрали регуляторы с меньшим гистерезисом и добавили визуализацию давления, что сразу же снизило количество ручных вмешательств у бармена.
Рекомендации по эксплуатации
- Не допускать смешения баллонов разных производителей без проверки совместимости вентилей и резьбы.
- Проверять целостность предохранительных мембран и состояние манометров раз в квартал.
- Обучить персонал процедурам замены баллонов и реагирования на тревоги CO₂.
Типичные ошибки при внедрении и как их избежать
Частая ошибка — недооценка пикового расхода и, как следствие, неверный выбор сечения труб и регуляторов. Это приводит к шуму в магистрали, вибрациям и нестабильности давления. Устраняется пересчетом и установкой регуляторов с большим проходом или дополнительной секцией баллонов.
Другая распространённая проблема — отсутствие нормальной вентиляции и детекторов CO₂. Система может работать идеально, но при утечке в закрытом помещении появляется риск для людей. Инвестиции в простые датчики окупаются быстро за счёт повышения безопасности.
Практическая заметка
При выборе между простым переключателем и системой балансировки учитывайте масштабы бизнеса и стоимость простоя. Для небольших баров с невысоким расходом часто достаточно автоматического переключения. Но там, где требуется стабильность рецептуры и непрерывность процесса, балансировка окупает себя за счёт снижения потерь и снижения ручного труда.
Инвестируйте время в грамотную настройку и техосмотр: правильно подобранная и обслуживаемая система прослужит дольше и будет безопаснее. Небольшой вклад в проектирование сейчас — большая экономия и спокойствие в будущем.
