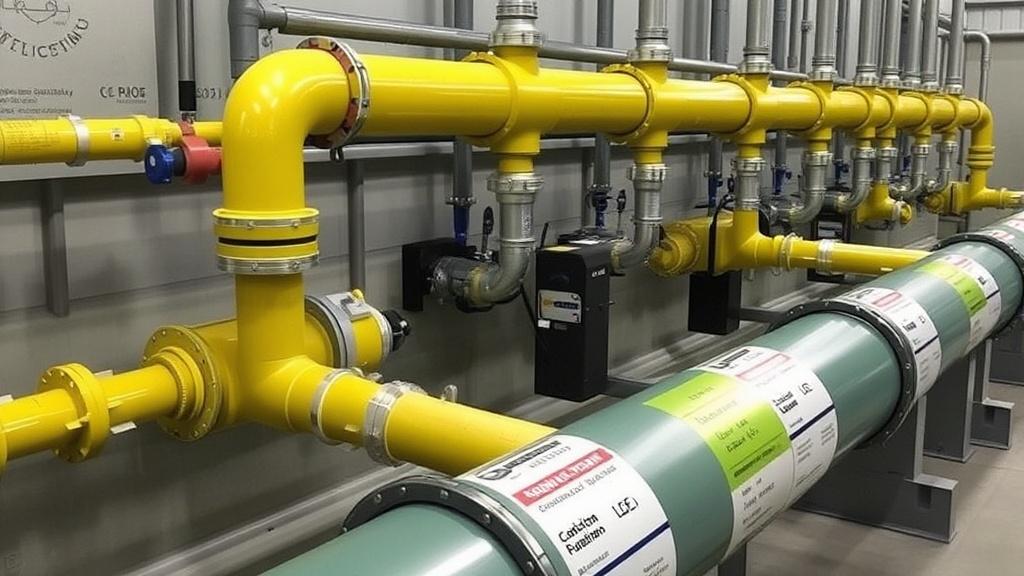

Маркировка трубопроводов с углекислым газом — не просто формальность. Это ключ к безопасности персонала, удобству эксплуатации и соблюдению регуляторных требований. В этой статье пошагово разберём, из чего должна состоять система маркировки, какие практические решения работают на заводе и как сформировать внутренний стандарт, согласованный с действующими ГОСТ и отраслевыми нормативами.
Почему маркировка CO₂ требует отдельного внимания
Углекислый газ встречается в различных состояниях: газ, жидкость, сверхкритический флюид. Каждое состояние диктует разные требования по безопасной эксплуатации и реагированию на аварии. Ошибочная идентификация линии может привести к неправильным действиям при обслуживании или аварии.
Кроме того, CO₂ не имеет запаха и может быть опасен при утечке в замкнутых помещениях. Правильная маркировка помогает персоналу быстро понять, с каким веществом они имеют дело, где направление потока и какие ограничения по давлению действуют.
Нормативная база: что учитывать при разработке системы
При разработке маркировки опираются на действующие государственные стандарты и отраслевые регламенты, регламентирующие безопасность технологических объектов. ГОСТ задаёт общие принципы видимости, устойчивости маркировки и оформления информации.
Внутренний стандарт предприятия должен конкретизировать требования ГОСТ под условия производства. Это касается цветовой палитры, размеров этикеток, мест размещения и периодичности осмотров. Рекомендуется включить в разработку специалистов по охране труда, технологов и обслуживающий персонал.
Основные требуемые элементы маркировки
Маркировка трубопроводов обычно включает набор информационных полей, обязательных для понимания содержимого и условий работы линии. Эти поля следует унифицировать по всей площадке.
| Элемент | Назначение |
|---|---|
| Наименование среды | «CO₂», при необходимости — указание фазы: газ/жидкость/сверхкрит. |
| Направление потока | Стрелка, однозначно показывающая направление транспорта среды. |
| Давление/температура | Рабочие параметры для оценки риска и выбора оборудования. |
| Номер линии/код | Упрощает поиск документации и историю обслуживания. |
| Пиктограммы опасности | Иконки, информирующие о температурных рисках, давлении и необходимости СИЗ. |
Цветовая кодировка и графические стандарты
ГОСТ и отраслевые рекомендации налагают требования на контраст и читаемость маркировки. Цвета должны быть устойчивыми к УФ и химическому воздействию, чтобы не теряли информативность со временем.
Цвета сами по себе не должны быть единственным средством распознавания. Обязательно сочетание цветовой полосы с текстовой информацией и стрелками. При выборе палитры учитывайте окружение: например, на фоне серого оборудования тёмные надписи читаются хуже.
Практический план внедрения системы маркировки
Внедрение лучше разбить на этапы: аудит, проектирование, согласование, изготовление, монтаж и ввод в эксплуатацию. Такой подход минимизирует ошибки и позволит корректировать решения на ранних стадиях.
- Аудит. Осмотрите все существующие трубопроводы, классифицируйте их по медиуму, фазе, давлению и критичности.
- Проект. Разработайте шаблон этикетки и правила размещения, включая интервалы нанесения и точки обязательной установки (переключатели, фланцы, входы/выходы из помещений).
- Согласование. Утвердите документ с отделом охраны труда и службой эксплуатации, внесите правки после выезда на площадку.
- Изготовление и монтаж. Выберите материалы, протестируйте одну пилотную зону, затем масштабируйте.
- Ввод в эксплуатацию. Оформите акт и включите записи в систему документации.
Технические требования к материалам и размещению
Материалы для маркировки должны выдерживать атмосферные условия, механические воздействия и контакт с технологическими средами. Чаще всего применяют влагонепроницаемые самоклеящиеся этикетки на полипропиленовой основе и металлоклеймы для участков с высокой температурой.
Размещайте маркировку в видимых местах: на каждой ветке, до и после ответвлений, у запорной арматуры и в местах прохода через стену или перекрытие. Между опорами и стыками маркировка повторяется через установленный интервал, удобно от 5 до 20 метров в зависимости от зоны доступа.
Формирование внутреннего стандарта: документы и процедуры
Внутренний стандарт должен содержать шаблоны этикеток, палитру, шрифты и размеры, а также правила установки и порядок внесения изменений. Документ служит ориентиром для подрядчиков и сменного персонала.
Включите в стандарт регламент на ведение реестра трубопроводов с привязкой к чертежам П и ПД, порядок маркировки новых линий и правила замены повреждённых табличек. Укажите периодичность инспекций и ответственных лиц.
Пример шаблона этикетки
Унифицированный шаблон ускоряет производство и упрощает чтение. Ниже приведён пример полей для одной этикетки.
| Поле | Содержание |
|---|---|
| Верхняя строка | CO₂ — ГАЗ |
| Средняя строка | Линия 12; Pраб = 20 бар |
| Нижняя строка | → направление потока; пиктограмма СИЗ |
Обучение персонала и порядок эксплуатации
Маркировка эффективна только тогда, когда люди понимают её смысл. Обязательны краткие инструктажи для сменного персонала и развёрнутые тренинги для ремонтных бригад. Материалы обучения должны сопровождаться фото- и видеоиллюстрациями, привязанными к реальным объектам.
Регламентируйте, кто и как фиксирует дефекты маркировки, в какие сроки производится замена и как отражаются работы в журнале. Чёткая процедура ускоряет устранение несоответствий и снижает риск инцидентов.
Типичные ошибки при организации маркировки и методы их устранения
Одна из частых ошибок — разрыв между документом и полем: регламент хорошо прописан, но монтажники используют другие шаблоны. Чтобы избежать этого, печатайте контрольный лист и проверяйте первые десять смонтированных этикеток контрольной группой.
Ещё одна проблема — недостаточная прочность материалов. Проверяйте материалы в условиях, близких к реальным, прежде чем массово заказывать. Тест на стойкость к растворителям и теплу выявляет слабые места заранее.
Мой практический опыт: что реально работает
В одном из проектов я участвовал в разработке маркировки для компрессорной станции с системами CO₂. Мы начали с пилотной зоны: три линии, разные режимы работы. Это позволило откорректировать размеры этикеток и расстояния между ними без дорогостоящих переделок.
Нам удалось сократить время обслуживания на 15 процентов, потому что операторы стали сразу видеть параметры линии и направление потока. Ещё одно наблюдение: удобнее держать цифровой реестр с фотографиями маркировки и географической привязкой, это ускоряет поиск участка при ремонте.
Контроль качества и поддержание системы в актуальном состоянии
После ввода системы в эксплуатацию важно организовать регулярные проверки. Это можно делать как визуально, так и с использованием мобильных сканеров штрихкодовых или QR-меток, если вы их применяете для привязки к электронной документации.
Обновляйте внутренний стандарт при изменении технологических процессов. Любое изменение линии должно сопровождаться проверкой маркировки на соответствие и внесением записи в реестр.
Система маркировки должна работать на людей: быть понятной, долговечной и согласованной с нормативами. Подход «проверили на бумаге — и забыли» здесь не проходит. Последовательный аудит, пилотная отработка и чёткая процедура замены этикеток сведут риски к минимуму и сделают эксплуатацию трубопроводов с CO₂ безопаснее и удобнее для всех участников процесса.
