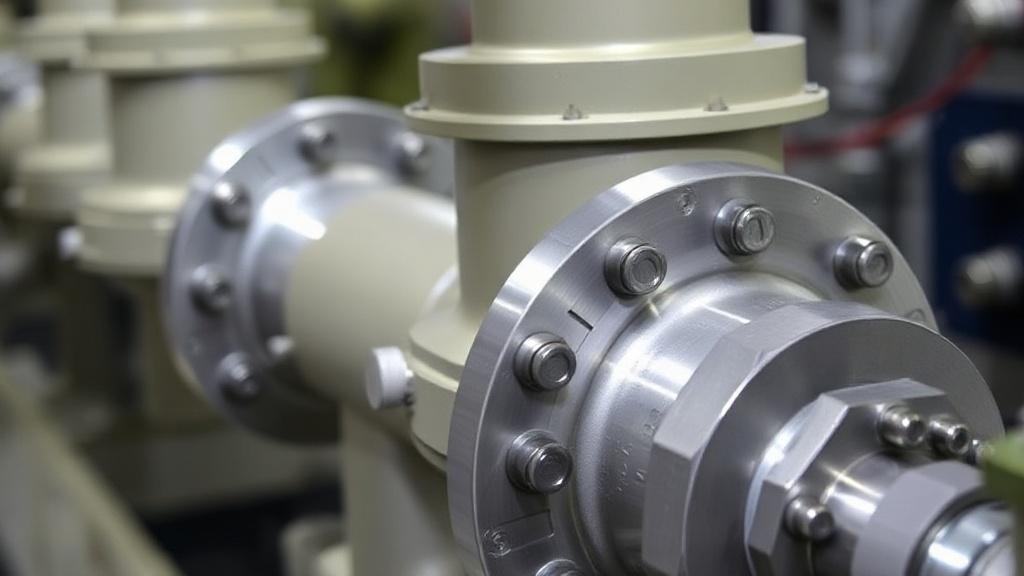

Работа с системами, содержащими CO₂, требует внимания к деталям, и шпильки на фланцах — одна из тех мелочей, от которых зависит безопасность и герметичность всей установки. Правильная система контроля снижает риск утечек, аварий и простоев, а ещё экономит деньги в долгосрочной перспективе. В этой статье описаны практические шаги, инструменты и порядок действий, которые помогут внедрить устойчивую и проверяемую методику осмотра и обслуживания крепёжных шпилек.
Почему контроль шпилек важен
Шпильки и гайки испытывают циклические нагрузки, коррозию и влияние температур при эксплуатации линий CO₂. Повреждение одного соединения может привести к утечке, которая в промышленных условиях оборачивается серьёзными последствиями для здоровья персонала и оборудования.
Регулярные проверки позволяют выявить ранние признаки износа — усталостные трещины, размягчение резьбы, коррозию или недостаточный момент затяжки. При системном подходе проблемы фиксируют до критической стадии, а ремонт становится плановым, а не экстренным.
Нормативная база и требования безопасности
При организации контроля важно опираться на отраслевые стандарты и внутренние регламенты предприятия. Международные и национальные нормы дают ориентиры по частоте осмотров, методикам измерений и допустимым критериям повреждений.
Кроме стандартов, учитывайте требования по работе с хладагентами и газами, особенности маркировки и допуска персонала. Документы по охране труда и эксплуатации оборудования должны быть доступны инспекторам и учитываться при составлении процедур.
Оценка рисков и базовая карта состояния
Первый практический шаг — провести анализ рисков и составить базовую карту состояния фланцев и шпилек. Пройдитесь по объекту, отметьте критические участки: узлы с высокой температурой, агрессивной средой, местами вибрации или недавними ремонтоми.
Базовая карта служит ориентиром при планировании частоты осмотров и позволяет выделить приоритеты. Для каждого участка укажите предполагаемую причину деградации и допустимые критерии замены шпилек.
Методы осмотра и необходимые инструменты
Визуальный осмотр — базовый и обязательный метод: поиск ржавчины, деформаций, следов текучести и неправильной установки. Он дополняется инструментальными методами, которые дают количественные данные и повышают надёжность оценки.
Перечень полезных инструментов включает динамометрический ключ, ультразвуковой толщиномер, магнитопорошковый или пенетрантный контроль для трещин, эндоскоп для труднодоступных фланцев и портативные газоанализаторы. Наличие чётких процедур использования каждого прибора гарантирует сопоставимость замеров.
Порядок и частота проверок
Частота осмотров должна соответствовать критичности узла: высоконагруженные и агрессивные участки — чаще, стабильные участки — реже. Рекомендую начать с квартальных визуальных проверок и расширять программу инструментальными измерениями раз в полгода или при изменении условий эксплуатации.
Важен гибкий подход: после нескольких циклов контроля пересмотрите интервалы и адаптируйте их к реальной скорости деградации. Такой итеративный метод экономит ресурсы и не пропускает накопление дефектов.
Пошаговая процедура осмотра
Процедура должна быть простой, воспроизводимой и документированной. Ниже приведён типовой порядок действий, который легко адаптировать под конкретную линию CO₂.
- Оповещение и подготовка участка, отключение частей системы если требуется.
- Визуальный осмотр всех шпилек и прилегающих поверхностей, фиксация замечаний.
- Измерение момента затяжки и толщины металла в критических местах.
- Использование неразрушающих методов при подозрении на трещину или коррозию.
- Сравнение результатов с базовой картой и критериями принятия решения.
Контрольный лист для инспекции
Контрольный лист упрощает работу и уменьшает риск пропуска важных пунктов. Его можно распечатать для ручного заполнения или вписать в цифровую систему учёта.
| Проверяемый элемент | Что смотреть | Критерий | Действие при несоответствии |
|---|---|---|---|
| Шпилька — резьва | Износ, срывы, коррозия | Отсутствие срывов, глубина коррозии < 10% | Заменить шпильку, проверить момент |
| Гайка и шайба | Деформация, пропуски, следы текучести | Целостность, отсутствие упругих изменений | Заменить комплект элементов |
| Момент затяжки | Измерение динамометром | Соответствие регламенту | Регулировка до нормы |
Учёт данных и цифровые решения
Записи о проверках должны храниться в удобной форме, чтобы отслеживать тренды и принимать решения по модернизации. Бумажные журналы удобны на старте, но со временем переход на цифровую систему даёт больше пользы.
Программные продукты позволяют привязать фото, измерения и результаты НДК к конкретному узлу, строить графики изменения состояния и генерировать напоминания о предстоящих проверках. Такой подход уменьшает человеческий фактор и ускоряет анализ.
Обучение персонала и распределение ответственности
Система будет работать только если люди понимают критерии оценки и умеют пользоваться инструментами. План обучения включает теорию крепёжных соединений, практику с динамометрическими ключами и методики НДК.
Роли должны быть зафиксированы: кто проводит осмотр, кто оценивает результаты, кто принимает решение о ремонте и кто ведёт учёт. Чёткое разделение обязанностей сокращает время реакции и улучшает контроль качества.
Практический пример из опыта
На одном объекте мы столкнулись с регулярными подтёками в узле, который считался надежным. После внедрения карты состояния и режима инструментальных проверок оказалось, что причиной были незначительные ослабления нескольких шпилек в сочетании с локальной коррозией.
Решение было простым: замена комплектов шпилек и пересмотр момента затяжки по новому регламенту. Через год повторные проверки показали устойчивое улучшение и отсутствие повторных утечек, что подтвердило пользу системного подхода.
План внедрения системы контроля
Реализация начинается с пилота на 2-3 критических узлах, где проверяется методика и набор инструментов. Пилотный проект позволяет скорректировать чек-листы и интервал осмотров без масштабных затрат.
После пилота распространите методику на весь объект, обучите команды и подключите цифровую систему учёта. Регулярно пересматривайте программу в зависимости от накопленных данных и изменений в условиях эксплуатации.
Практические рекомендации для экономии времени и средств
Оптимизируйте графики осмотров, комбинируя визуальную проверку с периодическими инструментальными замерами. Это снижает нагрузку на персонал и оставляет ресурсы для лечения реальных проблем, а не для формальной отчетности.
Используйте комплектные замены (шпилька, гайка, шайба) вместо поэлементного ремонта: это уменьшит вероятность ошибок при повторной сборке и сократит время простоя линии.
Что важно учитывать при выборе материалов
При замене шпилек выбирайте материалы с учетом агрессивности среды, температурного режима и требуемой прочности резьбового соединения. Для линий CO₂ часто применяют коррозионно-устойчивые марки стали и покрытия, совместимые с технологической средой.
Не стоит экономить на комплектующих: наглядный пример — экономия на покрытии привела к ускоренной коррозии и необходимости частой замены узлов, что обошлось дороже первоначальной экономии.
Заключительные мысли по организации контроля
Система контроля шпилек — это не набор стереотипных действий, а рабочий механизм: оценка рисков, базовые карты, понятные процедуры, регулярные замеры и учёт данных. При таком подходе вы получаете предсказуемое состояние узлов и реальную экономию на ремонтах.
Начиная с простого пилота и постепенно расширяя охват, вы настроите рациональную программу осмотров, минимизируете простой и повысите безопасность эксплуатации линий CO₂. Практика показывает, что системность и документированность — ключ к долговременной надёжности соединений.
