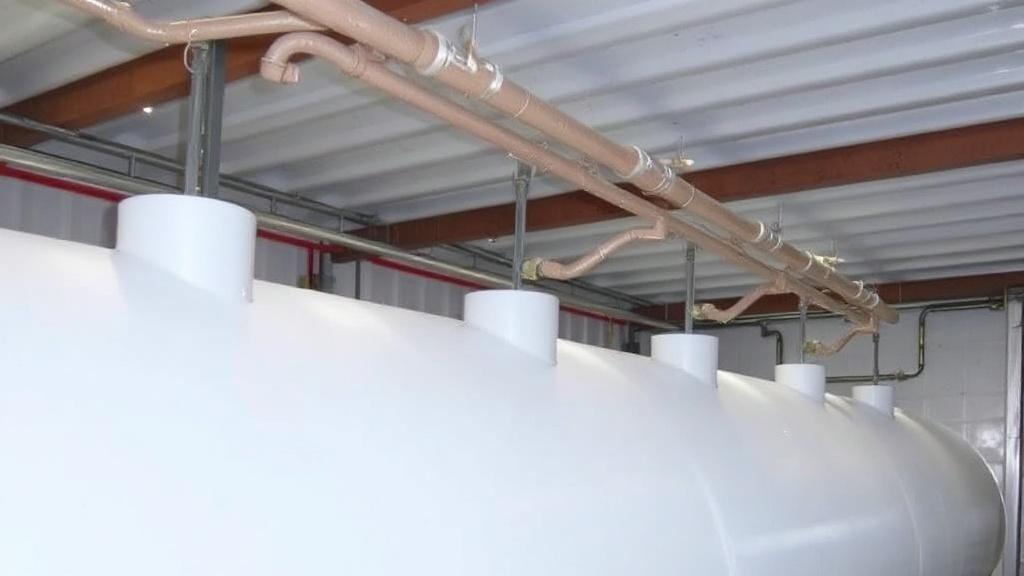

Хранение и транспортировка жидкого углекислого газа требуют не только надёжных ёмкостей, но и работающей теплоизоляции. Небрежность в контроле приводит к увеличенному теплопоступлению, утечкам продукта и рискам для персонала. В этой статье предлагаю последовательную схему контроля, проверенные методы диагностики и практические рекомендации, которые удобно внедрять в промышленной эксплуатации.
Почему регулярный контроль критичен
Теплоизоляция ёмкостей снижает тепловой поток в продукт и обеспечивает допустимый уровень кипения и давления внутри. При нарушении изоляции возрастает скорость испарения, что влияет на экономику и безопасность системы.
Кроме финансовых потерь, деградация изоляции может привести к обледенению внешней поверхности, локальным напряжениям корпуса и ускоренному износу соединений. Раннее выявление дефектов позволяет предотвратить аварийные ситуации и снизить затраты на капитальный ремонт.
Ключевые элементы системы контроля
Эффективная система состоит из комбинации визуальных осмотров, инструментальной диагностики и непрерывного мониторинга. Каждая методика даёт свою картину состояния изоляции; вместе они создают полное представление о работоспособности ёмкости.
Важно определить перечень показателей, за которыми будете следить: вакуум в межслойном пространстве (для вакуумной изоляции), температурные контуры, наличие конденсата или инея, скорость испарения или потери массы, акустические характеристики при обслуживании.
Визуальный и тактильный осмотры
Регулярный внешний осмотр — самый доступный инструмент. Его выполняют при каждом ТО: проверяют покрытие, герметичность фланцев и арматуры, признаки коррозии, деформации и появление влаги на поверхности.
Осмотры дополняют простыми манипуляциями: аккуратно проглаживают места стыков, при необходимости удаляют наледь и фиксируют любые изменения в журнале. Фотографирование проблемных зон помогает отслеживать динамику дефектов между визитами.
Инструментальная диагностика
Термография. Инфракрасные камеры выявляют локальные «тёплые» зоны, где изоляция утратила параметры. Съёмку проводят в стабильных погодных условиях и по заранее установленному рецепту, чтобы результаты были сопоставимы во времени.
Вакуумный контроль. Для вакуумных многослойных изоляций постоянный мониторинг давления межслойного пространства позволяет определить эрозию вакуума. Показания сравнительно вносят ясность о сквозных дефектах или постепенном просачивании воздуха.
Ультразвуковая и электромагнитная дефектоскопия. Эти методы применимы для оценки толщины стенки и наличия внутренних пустот в теплоизоляционных панелях. Они особенно полезны на стадии плановых ремонтов и перед повторной сборкой изоляции.
Непрерывный и дистанционный мониторинг
Установка датчиков температуры и давления с выводом в систему сбора данных позволяет отслеживать тренды в реальном времени. Сигналы отправляются в SCADA или CMMS, где создаются алерты при отклонениях.
Для длинных трубопроводов и магистралей удобен распределённый оптический датчик (DTS), фиксирующий профиль температуры вдоль трассы. Такой подход помогает быстро локализовать участок с повышенным теплопритоком.
Проверки, основанные на поведении продукта
Контроль скорости испарения и уровня продукта по массе — косвенный, но информативный метод. Резкое увеличение потерей массы указывает на ухудшение теплоизоляции даже при внешне нормальном состоянии корпуса.
Испытательные прогревы и измерение времени достижения определённой температуры внутри ёмкости применяют перед запуском после ремонта или после длительной стоянки.
Типичная схема проверок и периодичность
Частота проверок должна быть риск-ориентирована: для активных ёмкостей на регламентированных процессах интервал короче, для резервного хранения — длиннее. Учитывайте возраст оборудования, условия эксплуатации и рекомендации производителя.
Ниже пример таблицы с базовым набором процедур и типичными интервалами. Эти значения служат ориентиром и корректируются под конкретное предприятие.
| Мера контроля | Инструмент | Рекомендуемая периодичность | Ответственный |
|---|---|---|---|
| Внешний осмотр и фотофиксация | Визуально, фотоаппарат | Еженедельно / перед сменой | Оператор |
| Термография | Инфракрасная камера | Раз в квартал или при подозрениях | Инспектор/энергетик |
| Контроль вакуума | Вакуумметр, логгер | Непрерывно / периодическая сверка | Служба эксплуатации |
| Измерение потерь массы | Весы / учёт расхода | Ежедневно для активных ёмкостей | Оператор, аналитик |
Внедрение: пошаговый план
Первое — провести аудит текущего состояния и собрать исходные данные: проектную документацию, паспорта установки и результаты предыдущих проверок. Это позволит определить уязвимые места и приоритеты.
Второе — выбрать набор методов контроля и инструменты. Комбинируйте недорогие регулярные процедуры с периодической инструментальной диагностикой. Инвестиции в датчики и систему сбора данных окупаются за счёт снижения простоев и аварий.
Третье — подготовить регламенты: чек-листы для осмотров, инструкции по использованию приборов, критерии принятия решений и план действий при обнаружении дефектов. Закрепите ответственность и сроки реагирования в документе.
- Закупите необходимое оборудование и обеспечьте калибровку датчиков.
- Настройте систему учёта и архивирования измерений.
- Проведите обучение персонала и отработайте аварийные сценарии.
- Запустите пилотный цикл и скорректируйте регламенты по результатам.
Практические советы и мой опыт
Когда я участвовал в модернизации парка ёмкостей, термография неоднократно позволяла обнаружить дефекты до появления видимых следов. Один случай: небольшой прогиб панели в стыковочной зоне давал локальное потепление, которое мы увидели на камере и заменили модуль до образования больших утечек.
Ещё одна закономерность — постепенное ухудшение вакуума. Регулярный логгинг показал стабильный рост давления в межслойном пространстве на одном резервуаре. Реакция команды — профилактическая откачка и замена уплотнений — предотвратила необходимость замены крупной части изоляции.
Документация, обучение и ответственность
Без прозрачных записей контроль превращается в случайную проверку. Ведите журнал осмотров, храните снимки, протоколы термографий и результаты дефектоскопии в единой системе. Это облегчает анализ трендов и обоснование расходов на ремонт.
Определите ответственных за каждую процедуру и введите KPI: время реакции на сигнал, доля проведённых плановых осмотров, число предаварийных ситуаций. Регулярные тренировки персонала по действиям при утечке CO₂ и по правилам работы с изоляцией снижают риски человеческой ошибки.
Организовать надёжную систему контроля теплоизоляции ёмкостей для жидкого CO₂ можно поэтапно: обследовать, выбрать методы, внедрить мониторинг, зафиксировать регламенты и обучить персонал. Такой подход обеспечивает предсказуемость работ, экономию и безопасность производства. Начните с малого — регулярных визуальных осмотров и базовых датчиков — и расширяйте набор диагностик по мере накопления данных и опыта.
