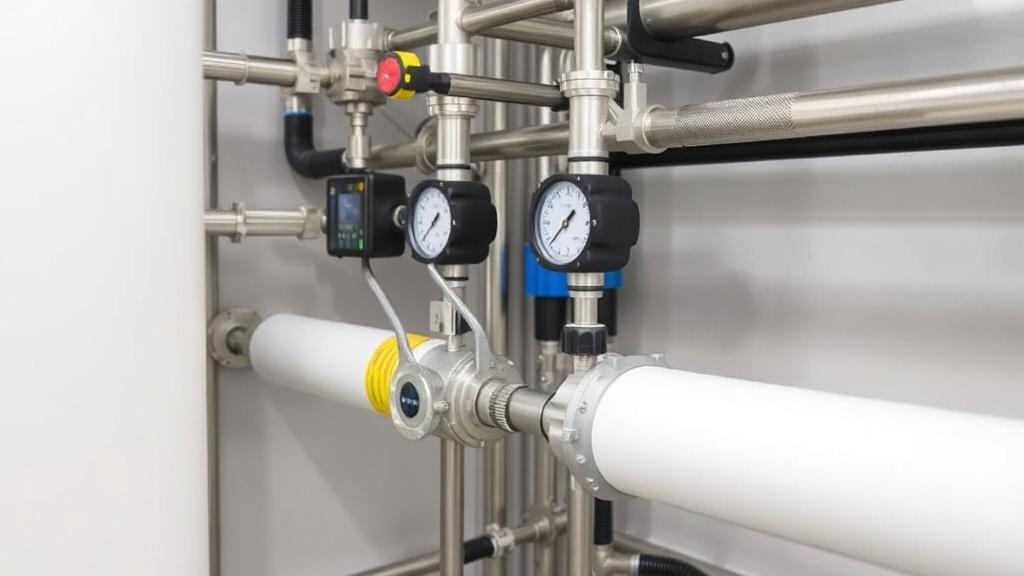

Контроль перепада давления на фильтрах в линиях подачи CO₂ — задача, которую нельзя откладывать на потом. Правильно подобранная система измерения и сигнализации экономит время, предотвращает простой и снижает риск повреждения оборудования.
В этой статье я разберу, какие приборы подходят для разных задач, на что обращать внимание при монтаже и обслуживании, и какие ошибки чаще всего приводят к ложным показаниям или преждевременной замене фильтров.
Зачем измерять перепад давления и что он показывает
Перепад давления через фильтр напрямую отражает его состояние: по мере засорения разница давления растет. Это простой, но надежный индикатор необходимости замены элемента или промывки, особенно в технологических линиях, где своевременная реакция критична.
Измерения позволяют переводить качественную оценку в количественные данные — строить тренды, настраивать автоматические сигналы и планировать обслуживание. Для линий с CO₂ это помогает избежать полной закупорки и связанных с этим сбоев в подаче газа.
Основные типы приборов для контроля перепада
Среди доступных приборов выделяются дифференциальные манометры, передатчики перепада давления и цифровые контроллеры. Каждый класс имеет свои сильные стороны: простота, точность или интеграция в систему автоматизации.
Выбор зависит от требований к точности, условий эксплуатации и бюджета. Ниже — краткая схема отличий и типичных областей применения.
Механические и дифференциальные манометры
Механические манометры просты в установке и долговечны при правильном уходе. Они удобны для визуального контроля на месте и не требуют электрического питания.
Однако точность и возможность удаленного контроля у механики ограничены, и в условиях, где требуется запись трендов, предпочтительнее электронные решения.
Электронные дифференциальные передатчики
Передатчики дают цифру на выходе 4–20 mA или цифровой протокол и легко интегрируются в SCADA и PLC. Они обеспечивают высокую чувствительность и позволяют настроить аварийные пороги.
Для линий CO₂ стоит выбирать модели с компенсацией температуры и возможностью калибровки на месте. Корпус и материалы уплотнений должны быть совместимы с условиями эксплуатации.
Цифровые контроллеры и IoT-решения
Современные цифровые контроллеры умеют не только измерять перепад, но и вести журнал событий, отправлять уведомления на телефон и автоматически управлять клапанами. Это удобно для удалённого мониторинга сетей.
В промышленной среде полезна возможность встроенной диагностики: прибор подскажет, если датчик загрязнён, нарушено подключение импульсных линий или есть проблема с питанием.
Ключевые технические параметры для выбора
При подборе оборудования важно учитывать диапазон измерений, класс точности и материал исполнения. Неверно выбранный диапазон приводит к потере чувствительности или к повреждению прибора при перегрузке.
Ниже — таблица с типичными характеристиками и областями применения.
| Тип прибора | Диапазон измерений | Точность | Где применяют |
|---|---|---|---|
| Механический манометр | 0–1 бар | ±2–5 % | Визуальный контроль, малобюджетные решения |
| Электронный передатчик | 0–1 мбар до 0–10 бар | ±0.1–1 % | Автоматизация, запись данных |
| Цифровой контроллер/IoT | Зависит от сенсора | ±0.1–0.5 % | Удалённый мониторинг, аналитика |
Материалы, совместимость и климатические условия
CO₂ как рабочая среда сам по себе не агрессивен, но температура и конденсат могут влиять на приборы. В холодных линиях возможна сцепка фазы газа и образования конденсата, который попадает в измерительные импульсные трубки.
Выбирайте корпуса из нержавеющей стали, уплотнения — из материалов, устойчивых к CO₂ и возможным примесям. Для наружной установки важен высокий класс защиты от влаги и пыли.
Правильная установка и подключение измерительных точек
Надёжность измерений зависит не только от прибора, но и от грамотного монтажа. Точки замера следует располагать до и после фильтра на расстояниях, обеспечивающих стабилизацию потока и отсутствие турбулентности у входа в порты.
Импульсные линии лучше делать минимальной длины, избегать резких изгибов и применять гидравлические цилиндры или петли для защиты от конденсата. Для электронных датчиков рекомендовано устанавливать фильтры-грязеуловители и краны для отсечки.
Практические рекомендации по монтажу
Ниже — краткий список ключевых действий при установке, которые реально экономят время и сокращают количество ошибок в дальнейшем.
- Выбор мест установки: прямые участки до и после фильтра, не возле изгибов.
- Минимизация длины импульсных линий и применение трёхходовых кранов для быстрого обслуживания.
- Защита приборов от вибрации и пульсаций давления — применение демпферов и накопительных камер.
- Обеспечение доступа для калибровки и замены без остановки линии, если это возможно.
Калибровка, обслуживание и плановый мониторинг
Регулярная калибровка сохраняет точность и продлевает срок службы приборов. Для ряда передатчиков достаточно ежегодной поверки, но в критичных процессах интервал стоит сократить до 3–6 месяцев.
Важна также профилактика импульсных линий — их промывают и вакуумируют от конденсата, проверяют соединения на герметичность. Автоматизация сигналов о росте перепада помогает своевременно менять картриджи фильтра и планировать закупки запасных частей.
Пример из практики
В одном из цехов, где я работал, рост перепада фиксировался цифровым передатчиком заранее — за несколько часов до полной закупорки. Это позволило заменить фильтр в ночную смену без остановки основной линии и сэкономить на внеплановых работах и простоях.
Такие случаи показывают, что инвестиция в качественное измерительное оборудование окупается быстро, если вместе с ним внедрена практика регулярной проверки и анализа трендов.
Частые ошибки и как их избежать
Ошибка номер один — неверный выбор диапазона: слишком широкий диапазон делает прибор нечувствительным, а слишком узкий — уязвимым к перегрузке. В обоих случаях данные теряют практическую ценность.
Другие распространённые проблемы — длинные импульсные линии, неправильная установка кранов и отсутствие защиты от конденсата. Всё это приводит к запаздыванию показаний и ложным авариям.
- Не выставляйте пороги сигнализации без анализа типичных рабочих значений.
- Не пренебрегайте монтажом дренажей и петлей для удаления конденсата.
- Не экономьте на материале корпуса, если прибор будет устанавливаться в агрессивной среде или на открытом воздухе.
Интеграция в систему автоматизации и аналитика
Системы контроля давления легко интегрируются в SCADA и другие платформы для визуализации и хранения данных. Это открывает возможности для анализа трендов, прогнозного обслуживания и оптимизации работы фильтров.
При выборе оборудования обращайте внимание на поддерживаемые протоколы связи — Modbus, HART, 4–20 mA и другие. Наличие цифровых интерфейсов упрощает дальнейшее развитие системы и подключение в облако.
Бюджет и окупаемость инвестиций
Стоимость системы складывается из приборов, монтажных работ, материалов и затрат на интеграцию. Более простое механическое решение дешевле, но не даст удалённого контроля и аналитики, которые сокращают простои и расходы на замену фильтров.
Окупаемость обычно достигается за счёт сокращения аварийных замен, снижения потерь продукта и уменьшения количества нештатных работ. Важно оценивать не только цену прибора, но и экономию от улучшенного обслуживания.
Система контроля перепада давления — не просто набор датчиков. Это инструмент для управления состоянием фильтров, планирования техобслуживания и снижения рисков в линиях подачи CO₂. Правильный выбор приборов, продуманный монтаж и регулярное обслуживание дают понятную экономию и стабильность процесса.
Небольшие вложения в качественные датчики и грамотную интеграцию часто возвращаются уже в первый год эксплуатации, а уверенность в показаниях позволяет принимать решения заранее и избегать внеплановых остановок.
