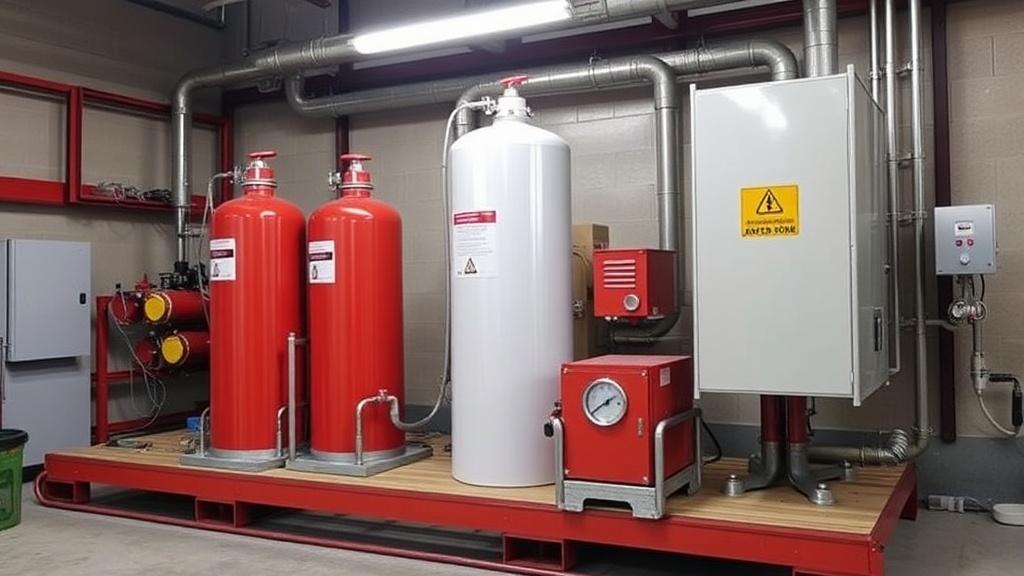

Хранение и использование углекислого газа в промышленных и коммерческих установках требует особого внимания к безопасности. В этой статье мы разберём, какие устройства применяют для аварийного сброса давления CO₂, как их подбирать и обслуживать, и какие ошибки чаще всего приводят к проблемам. Поймёте, что важно не только купить правильное оборудование, но и грамотно вписать его в систему.
Зачем нужен аварийный сброс давления в системах с CO₂
Углекислый газ при сжатии хранится под высоким давлением, и при перегреве, утечке или отказе оборудования давление в сосудах может быстро превысить допустимые пределы. Если этого не предотвратить, возможны разрушение сосудов, выбросы газа в помещение и опасность для людей.
Кроме прямого риска разрушений, есть связанные риски: снижение эффективности пожаротушения, образование холодных зон при быстром расширении газа и коррозионные нагрузки на элементы трубопровода. Надёжный сброс давления минимизирует эти угрозы и даёт время для действий персонала.
Ключевые типы предохранительных устройств
Различные технологии решают задачу сброса давления по‑разному. Правильный выбор зависит от объёма, давления, характера среды и требований регламентов. Ниже — обзор основных устройств с их сильными и слабыми сторонами.
Предохранительные клапаны (сбросные клапаны)
Предохранительный клапан открывается автоматически при достижении заданного давления и закрывается после снижения до установленных значений. Это универсальное решение для сосудов и трубопроводов при повторяющихся колебаниях давления.
Для CO₂ важны материалы седла и уплотнений, устойчивые к низким температурам и воздействию углекислоты. Также критичны точность калибровки и возможность регулярной проверки работоспособности.
Разрывные мембраны (rupture discs)
Разрывная мембрана — одноразовое устройство, предназначенное для мгновенного реагирования на превышение давления. Оно обеспечивает полное перекрытие потока в нормальном режиме и быстрый сброс при аварии.
Мембраны применяют там, где важна абсолютная герметичность до момента срабатывания или когда требуется защитить оборудование от воздействия критических импульсов давления. После активации мембрану заменяют.
Взрывные панели и предохранительные клапаны атмосферного сброса
Для помещений с резервуарами и баллонами иногда применяют панели, рассчитанные на направляемый разрыв в безопасную зону. Они просты и дешевле в монтаже, но требуют наличия безопасной зоны и правильного расположения.
Атмосферные системы сброса включают трубопроводы и сопла для вывода CO₂ наружу. Важно правильно рассчитать диаметр и направление выброса, чтобы минимизировать риски для людей и окружающей инфраструктуры.
Системы контроля и автоматизации
Датчики давления, температурные сенсоры и логические контроллеры обеспечивают раннее обнаружение отклонений. Связка датчик — исполнительный механизм даёт возможность не просто сбросить давление автоматом, но и отключить источники тепла, перекрыть подачу и инициировать аварийные процедуры.
Автоматизация особенно полезна в системах, где время реакции критично: например, при нагреве баллона в результате пожара. Правильно настроенные сценарии управления снижают частоту ложных срабатываний и ускоряют корректные действия.
Сравнение основных решений
| Устройство | Плюсы | Минусы | Типичные применения |
|---|---|---|---|
| Предохранительный клапан | Многоразовое, регулируемое | Требует настройки и обслуживания | Сосуды высокого давления, трубопроводы |
| Разрывная мембрана | Полная герметичность, быстрое срабатывание | Одноразовая, замена после срабатывания | Критические системы, защита перед оборудованием |
| Взрывная панель/атмосферный сброс | Простота, низкая стоимость | Нужна безопасная зона, влияние окружающей среды | Коммерческие хранилища, наружный сброс |
Нормативы и проектные требования
Проектирование систем сброса давления опирается на международные и отраслевые стандарты. К числу применимых документов относят NFPA 12, который регламентирует системы пожаротушения CO₂, ASME и PED для сосудов и аппаратов под давлением, а также EN ISO 4126, определяющий требования к защитным устройствам от избыточного давления.
Важно учитывать местные регламенты и нормы по выбросам в атмосферу и организации безопасной зоны. Документы задают не только характеристики устройств, но и методики испытаний, требования к маркировке и периодичности обслуживания.
Монтаж, испытания и обслуживание
Правильный монтаж — половина успеха. Клапаны и мембраны должны быть установлены с учётом направления потока, минимальных изгибов в линии выброса и доступа для обслуживания. Неправильное расположение может замедлить срабатывание или привести к воздействию ледяных струй на оборудование и конструкции.
Проверки включают визуальный осмотр, функциональную проверку сбросных клапанов и − при возможности − аттестационные испытания. Разрывные мембраны осматривают на признаки старения, а после активации заменяют немедленно. Частота проверок определяется стандартами и эксплуатационными условиями, но в большинстве случаев визуальная инспекция — ежемесячно, функциональная — ежегодно.
- Плановые проверки давления и калибровки клапанов.
- Тестирование системы автоматизации и сигнализации.
- Осмотр трубопроводов и выпускных отверстий на предмет коррозии и засоров.
Практические советы по выбору и эксплуатации
При выборе учитывайте не только начальные характеристики, но и эксплуатационные условия: цикл работы, возможные температурные перепады и коррозионную среду. Материалы корпуса и уплотнений должны подходить для CO₂ в жидкой и газовой фазе.
Размер устройства рассчитывают исходя из максимально возможного массового расхода, который необходимо безопасно отвести. Ориентироваться следует на worst‑case сценарии: пожар, тепловой удар, гидравлический удар и т. п.
Из собственного опыта отмечу, что часто экономят на трубопроводе для сброса: он слишком узкий или имеет лишние колена. В результате при аварийном сбросе создаются нежелательные обратные воздействия и снижается эффективность защиты. При проектировании стоит предусмотреть прямой и утеплённый выпуск, по возможности выведенный наружу вдали от проходов.
Типичные ошибки и как их избежать
Частые ошибки — это неверное сопряжение мембраны и клапана, отсутствие защитных кожухов и несоответствие материалов. Иногда забывают про направленный выпуск, и газ попадает в зону пребывания людей.
Также встречаются «профессиональные мифы»: например, установка клапана с большей пропускной способностью «на всякий случай». Перегруженный клапан может открываться часто и сокращать ресурс, что приводит к увеличению числа сервисных вмешательств. Лучше правильный расчёт и резервирование чем «про запас».
Тестирование готовности и действия персонала
Техника безопасности подразумевает не только оборудование, но и отлаженные действия людей. Планы эвакуации, регулярные учения и проверка сигнализации помогают снизить риск при аварии. Важно, чтобы персонал знал расположение вентилей, выпусков и порядок отключения источников CO₂.
Проводите периодические упражнения с реальными сценариями, в которых задействованы механики, служба безопасности и диспетчеры. Это выявит слабые места в логистике и коммуникации, которые не всегда очевидны на бумаге.
Как выбрать поставщика и оформить документацию
При выборе подрядчика обращайте внимание на опыт в системах с CO₂, наличие сертификатов и успешных проектов. Запрашивайте прецеденты, где оборудование работало в условиях, похожих на ваши.
Документация должна включать расчёты пропускной способности, протоколы испытаний, паспорта устройств и планы обслуживания. Наличие полной папки снижает время на приёмку и упрощает обслуживание в дальнейшем.
Короткий чек‑лист перед вводом в эксплуатацию
Этот список поможет быстро проверить базовые требования.
- Соответствие устройств расчётным параметрам давления и расхода.
- Правильная ориентация и доступность для обслуживания.
- Наличие автоматических и ручных сигналов тревоги, назначение ответственных лиц.
- Протоколы испытаний и планы обслуживания в документации.
Оборудование для аварийного сброса давления CO₂ должно быть частью комплексной стратегии безопасности, где каждая деталь согласована с остальной системой и эксплуатационными процедурами. Современные решения позволяют снизить риск аварий и минимизировать последствия, если они всё же произошли. Внедряя такие системы, важно сочетать надёжные технические решения, грамотный проект и регулярное обслуживание, тогда защита будет работать так, как ожидалось.
