Контроль однородности газовых смесей, содержащих углекислый газ, требует сочетания точной физики и прагматичной инженерии. Ультразвуковые методы позволяют быстро и бесконтактно определять локальные отклонения в составе потока, что особенно важно в пищевой, химической и энергетической отраслях. В этой статье разберём, как работает оборудование, какие задачи оно решает и на что обращать внимание при внедрении.
Зачем следить за однородностью смеси с CO₂
Нехватка однородности проявляется по-разному: изменение качества продукта, неравномерная реакция в технологическом процессе, повышенные потери сырья. В системах с CO₂ это особенно критично — небольшие отклонения концентрации влияют на вкус напитков, параметры сварочной газовой смеси и процессы экстракции.
Кроме качества, есть экономический аспект. Раннее обнаружение зон с обогащением или разрежением смеси позволяет сократить перерасход газа и минимизировать простой оборудования. Наконец, безопасность: локальная концентрация CO₂ выше нормы представляет риск удушья в замкнутых помещениях.
Физика ультразвукового контроля в газах
Ультразвук в газовой среде взаимодействует с её физическими свойствами. Скорость звука и коэффициент затухания зависят от состава, температуры и давления; изменение доли CO₂ заметно влияет на эти параметры из-за более высокой молекулярной массы и специфической теплоёмкости молекул углекислого газа.
В приборостроении применяются два основных подхода: измерение времени прохождения (time-of-flight) и анализ амплитудно-частотных характеристик. Первый метод фиксирует изменение скорости звука при смене состава, второй — учитывает изменение затухания и спектра сигнала.
Для выявления неоднородностей чаще используют множественные пролёты или массив датчиков. Сопоставляя измерения в разных точках, система определяет градиенты концентрации и зоны турбулентного смешивания.
Компоненты оборудования

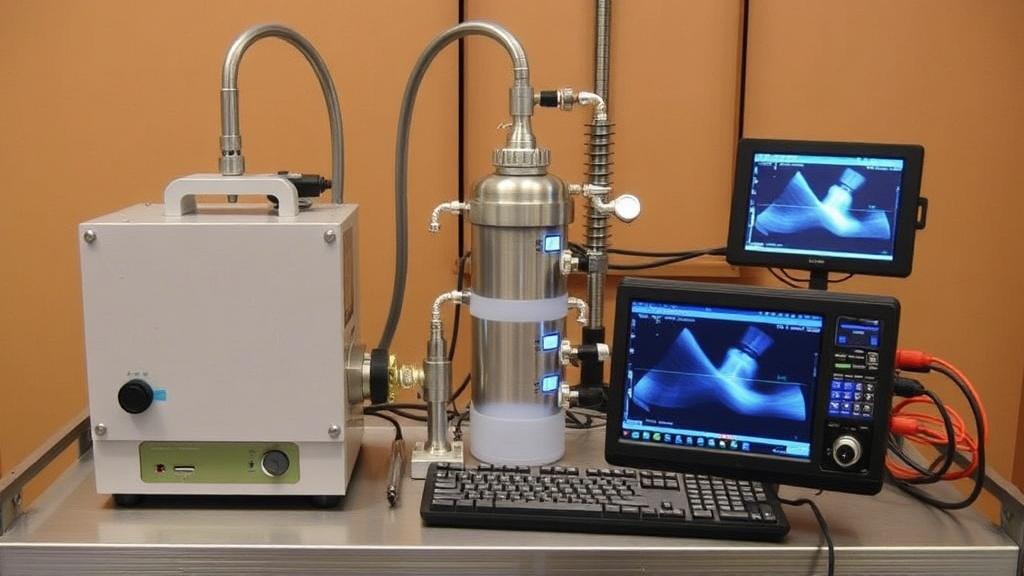

Типичная установка включает передающие и приёмные ультразвуковые датчики, блоки усиления и обработки сигналов, датчики температуры и давления и систему сбора данных. Все элементы должны быть взаимно согласованы по диапазонам и интерфейсам.
Качество преобразователей критично: материалы, конструкция и частота определяют чувствительность и устойчивость к агрессивной среде. Для CO₂ иногда предпочтительны датчики с защитными покрытиями и возможностью частой чистки.
| Тип датчика | Что измеряет | Применение | Плюсы / Минусы |
|---|---|---|---|
| Time-of-flight | Скорость звука | Промышленные трубопроводы, газоанализ | Высокая точность / Требует компенсации температурой |
| Резонансный | Резонансные частоты среды | Лабораторные и стационарные модули | Чувствителен к изменению состава / Компактность |
| Акустическая томография | Пространственное распределение акустических параметров | Крупные установки, сложные потоки | Детекция неоднородностей / Высокая стоимость |
Инсталляция и позиционирование датчиков
Правильное размещение датчиков определяет качество измерений. В простых трубопроводах достаточно одного пролёта, но для определения локальных зон смешивания нужна сеть пролётов по периметру и длине участка.
Следует учитывать длину прямого участка перед и после датчика, чтобы снизить влияние завихрений. Размещение в местах с удобным доступом упрощает обслуживание и калибровку.
Если поток содержит капли или частицы, выбирают конструкции, минимизирующие отложение на поверхности преобразователей. В ряде случаев применяют тонкие прослойки защитного материала, не искажающие сигнал.
Обработка сигналов и выбор алгоритмов
Сырые ультразвуковые сигналы требуют фильтрации, корреляции и временной синхронизации. Часто используют корреляционные алгоритмы для точного определения разницы времени прихода между приёмом и передачей.
Для обнаружения неоднородностей полезен анализ в частотной области и оценка затухания. В сравнении пролётов алгоритм рассчитывает градиенты и строит карту отклонений в режиме реального времени.
Современные системы могут интегрировать адаптивные фильтры и машинное обучение для распознавания характерных паттернов дефектов. Однако внедрение таких методов требует достаточного объёма учебных данных и верификации на производственных образцах.
Калибровка и учёт внешних факторов
Температура и давление сильно влияют на скорость звука, поэтому измерения без компенсации дадут ошибочные оценки состава. Встроенные датчики температуры и давления позволяют корректировать показания в реальном времени.
Калибровку следует проводить на заранее подготовленных эталонных смесях. Частота проверок зависит от условий эксплуатации; в агрессивной среде контроль должен быть более частым.
Важно вести журнал калибровок и хранить эталонные кривые. Это пригодится при расследовании отклонений и для сохранения прослеживаемости результатов.
Особенности работы с CO₂
CO₂ имеет более высокую плотность и большую молекулярную массу по сравнению с обычными атмосферными газами, что влияет на акустические параметры потока. Это упрощает отличимую заметность изменений концентрации, но одновременно повышает акустическое затухание на определённых частотах.
При наличии влаги CO₂ может образовывать угольную кислоту, что влияет на коррозионность и ускоряет износ уплотнений и корпуса датчиков. Материалы и уплотнения нужно подбирать с учётом возможного агрессивного воздействия.
Ещё один момент — растворимость CO₂ в жидких фракциях и образование пузырьков при изменении давления. Возникновение и схлопывание пузырьков искажает акустический сигнал, поэтому важно учитывать фазовый состав и работать с системами дегазации при необходимости.
Примеры применения и мой опыт
Лично мне приходилось участвовать в проекте по контролю газовых смесей для линии розлива напитков. Задача была уловить отклонения в % содержании CO₂, которые влияли на вкус и срок годности. Установка ультразвуковых пролётов позволила увидеть, что нестабильность возникала из-за неполного смешения на этапе дозирования.
После перенастройки инжекторов и добавления одного пролёта измерительная система перестала фиксировать всплески локального обогащения. Экономия была ощутима: уменьшился размер брака и сократилось время простоя на перенастройку.
Другой пример из сварочной практики: контроль смеси CO₂ с аргоном показал, что неравномерное распределение снижало качество шва. Решение — многоточечный контроль и автоматическая коррекция подачи газа.
Критерии выбора оборудования
- Диапазон измеряемых концентраций и требуемая точность в условиях вашей технологии.
- Совместимость материалов с CO₂ и возможной влагой в потоке.
- Время отклика системы и частота обновления данных для своевременного обнаружения дефектов.
- Возможность интеграции с существующей системой управления и сбора данных.
- Наличие сервисной поддержки и простота обслуживания на месте.
Обслуживание и проверка работоспособности
Регламент обслуживания включает визуальную проверку преобразователей, чистку контактных поверхностей и периодическую калибровку. Особенно важно следить за уплотнениями и электрическими соединениями в условиях повышенной влажности.
Отслеживание трендов сигналов помогает заметить деградацию датчиков до критического отказа. Лог-файлы с временными метками и условиями измерения облегчают диагностику неисправностей.
Экономический эффект и обоснование внедрения
Внедрение ультразвукового контроля окупается за счёт снижения потерь газа, уменьшения брака и сокращения простоев. Для крупных линий с постоянными объёмами ежемесячная экономия может покрыть стоимость системы в течение относительно короткого срока.
Нельзя забывать и о нематериальной выгоде: улучшение качества продукции повышает доверие клиентов и снижает риски возвратов. Это особенно важно в сегментах с жёсткими требованиями к составу газа.
Перспективы внедрения и практические советы
Для успешного запуска начинайте с пилотной зоны: поставьте один или два пролёта в ключевых точках и отработайте процедуру калибровки. Сбор интенсивных данных вначале позволит правильно настроить алгоритмы и пороги тревог.
При выборе оборудования отдавайте предпочтение системам с понятным интерфейсом и прозрачной логикой обработки. Это облегчит интеграцию и дальнейшую эксплуатацию на предприятии.
Небольшая рекомендация от меня: фиксируйте не только мгновенные значения, но и статистику по окну времени. Анализ временных рядов лучше выявляет периодические нарушения и помогает принимать корректные инженерные решения.
