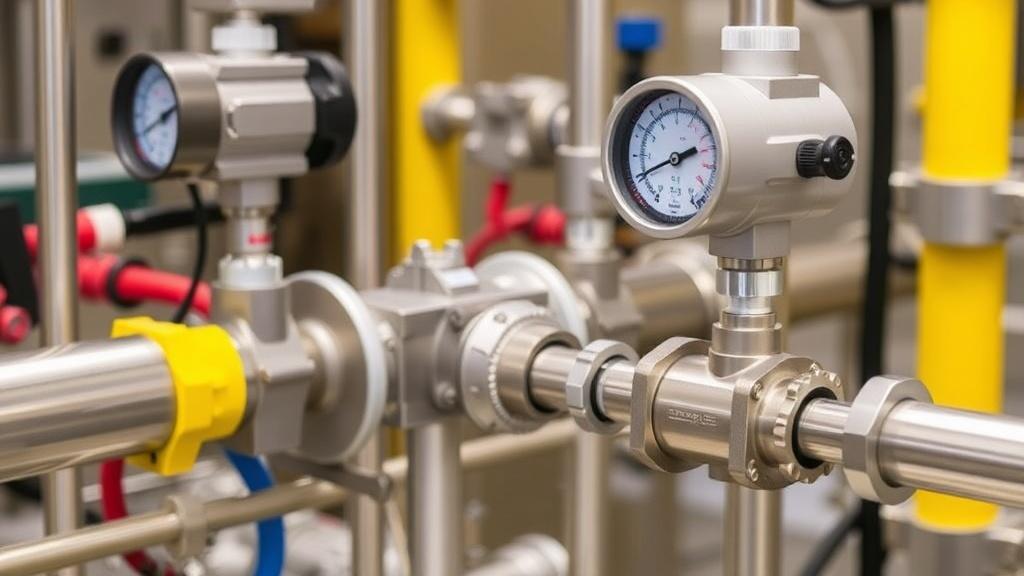

Контроль расхода углекислого газа важен в самых разных отраслях: пищевой, металлургической, полупроводниковой, а также в системах пожаротушения и карбонизации напитков. Турбинные расходомеры — одно из наиболее распространённых решений для измерения объёма и расхода газообразного CO₂ благодаря своей простоте, высокому диапазону измерений и хорошей повторяемости.
Почему именно турбинные расходомеры подходят для CO₂
Турбинные расходомеры фиксируют скорость потока через вращение лопаток ротора: частота вращения пропорциональна объёму проходящего вещества. Для газов этот принцип даёт компактный и экономичный прибор с быстрым временем отклика.
В случае CO₂ преимущества ощущаются особенно явно: при стабильных условиях подачи турбинный датчик обеспечивает точные непрерывные измерения, простую электронику и удобную интеграцию в систему контроля. Однако успешное применение требует учёта физических особенностей углекислого газа.
Физические и эксплуатационные особенности CO₂
Углекислый газ — сжимаемый газ с заметным изменением плотности при перепадах давления и температуры. При работе вблизи критических точек возможна конденсация или образование жидкой фазы, что резко ухудшает работу турбинного датчика.
Ещё один важный момент — стремление CO₂ к коррозионному взаимодействию при наличии влаги и примесей. Это влияет на выбор материалов, уплотнений и необходимость осушки газа перед измерением.
Конструктивные особенности турбинных расходомеров для CO₂
Ключевые элементы — корпус, ротор с лопатками, магнитная или оптическая система считывания и подшипники. Для CO₂ чаще применяют роторы с малым инерционным моментом и низким сопротивлением потоку.
Материалы корпуса и ротора подбирают с учётом коррозии и абразивности примесей. Нержавеющая сталь 316L — частый выбор, при необходимости используют покрытия для повышения стойкости к эрозии.
Подшипники и смазка
Подшипники — критический узел. Для газов подача смазки затруднена, поэтому применяют безсмазочные керамические или магнитно-левитирующие опоры в высокоточных моделях. Это снижает трение и сохраняет стабильность калибровки при низких расходах.
Важно учитывать, что смазочные материалы не должны вступать в реакцию с CO₂ или загрязнять технологический поток, особенно в пищевой промышленности.
Компенсация давления и температуры
Измерение объёма турбинным прибором требует учёта состояния газа. Если на выходе нужен массовый расход или стандартные условия, электроника расходомера должна корректировать показания по давлению и температуре.
Современные трансмиттеры интегрируют датчики давления и температуры или получают их сигналы по шине. Корректировка выполняется по уравнениям состояния газа или таблицам плотности, встроенным в прошивку.
Электронная обработка сигнала
Турбинный сигнал — импульсная последовательность, частота которой пропорциональна объёму. Для CO₂ важна фильтрация помех и детектирование пропусков импульсов при вибрациях или пульсациях потока.
Цифровая обработка позволяет реализовать адаптивную фильтрацию, самодиагностику и хранение псевдопрофиля потока для последующего анализа. При интеграции с SCADA это упрощает построение трендов и расчёт утечек.
Правила установки и монтажа
Точность измерения сильно зависит от правильной установки. Рекомендуются прямые участки трубопровода перед и после расходомера — обычно от 10 до 20 диаметров в зависимости от конфигурации и наличия элементов, искажающих профиль потока.
Установка должна исключать возможность образования конденсата внутри прибора. Наклон трубопровода для отвода жидкой фазы, дренажные точки и фильтры перед измерительным участком — стандартные меры предосторожности.
Условия внешней среды и безопасность
Турбинные расходомеры для CO₂ часто эксплуатируют в холодных помещениях или на морозе, где возможна кристаллизация влаги. Необходима термоизоляция и, при необходимости, обогрев для поддержания температуры выше точки росы.
Кроме того, система должна предусматривать средства защиты от избыточного давления: предохранительные клапаны и разрядные линии не позволят прибору работать в недопустимых режимах.
Калибровка и проверка метрологических характеристик
Калибровку расходомера проводят на эталонных установках с учётом температуры и давления, близких к реальным условиям эксплуатации. Для CO₂ важно проводить калибровку в тех же фазовых состояниях, в которых прибор будет работать.
Регулярная поверка и контроль дрейфа нуля и чувствительности позволяют поддерживать погрешность в пределах заявленных паспортных данных. Протоколы поверки фиксируют условия измерения и служат базой для аудита качества.
Частые причины ошибок и способы их устранения
Частые проблемы — загрязнение ротора, повреждение подшипников, попадание жидкости, некорректная коррекция по давлению. Решения — фильтрация, установка сепараторов, регулярная очистка и замена изношенных узлов.
Сильные пульсации потока и вибрации искажают частоту импульсов. Механическая стабилизация участка и программная фильтрация на трансмиттере часто возвращают прибор в норму без дорогостоящей замены.
Сравнение с другими типами расходомеров
Турбинные расходомеры выгодны по цене и простоте. При этом есть конкуренты: массовые (Coriolis) и ультразвуковые расходомеры, каждый из которых имеет плюсы и минусы для CO₂.
| Критерий | Турбинный | Coriolis | Ультразвуковой |
|---|---|---|---|
| Точность | Хорошая при стабильных условиях | Высокая для массы | Высокая при чистом потоке |
| Стоимость | Низкая-средняя | Высокая | Средняя |
| Устойчивость к двухфазности | Низкая | Достаточно высокая | Средняя |
| Требования к подготовке потока | Высокие | Низкие | Средние |
Выбор зависит от задач: если требуется массовый расход и работа в сложных фазовых условиях, Coriolis предпочтительнее. Для задач с ограниченным бюджетом и стабильным газовым потоком турбинный прибор часто оптимален.
Интеграция в систему и автоматизация
Турбинные расходомеры легко подключаются к контроллерам и системам учета через выходы частоты, токовые трансмиттеры 4-20 мА или цифровые интерфейсы HART и Modbus. Правильная интеграция подразумевает единые таблицы коррекции по температуре и давлению в централизованной системе.
Алгоритмы обнаружения утечек, контроль массы в партиях и контроль подачи CO₂ в технологические линии — все это реализуется на уровне PLC или SCADA при наличии качественных входных данных от расходомера.
Примеры из практики
В моей практике был случай, когда на линии карбонизации напитков расхождение в учёте CO₂ доходило до 8 процентов. Простая доустановка теплоизолированного участка и подключение датчика давления позволили снизить погрешность до 1,5 процента и сократить расход газа.
Другой пример — металлургическое производство, где из-за вибраций частота импульсов была нестабильна. Замена подшипников и внедрение цифровой фильтрации устранили ошибку без замены самого датчика, что сэкономило время и средства.
Сопутствующие элементы и обслуживание
Типовой комплект включает фильтр, сепаратор жидкости, отвод конденсата, штуцеры для датчиков давления и температуры. Правильная комплектация продлевает срок службы расходомера и повышает точность измерений.
Техническое обслуживание — регулярная проверка чистоты ротора, контроль люфта подшипников и проверка электроники. Для пищевой промышленности обязательны протоколы санобработки и материалы, допускаемые к контакту с технологическим газом.
Краткий чек-лист при выборе и эксплуатации
- Оцените диапазон расходов и рабочие давление/температуру.
- Предусмотрите подготовку газа: фильтрация и осушка.
- Выберите материалы корпуса и уплотнений по среде.
- Организуйте корректировку по давлению и температуре в трансмиттере.
- Планируйте регулярную калибровку и обслуживание.
Этот набор мер минимизирует риски погрешностей и простоев в работе системы.
При грамотном выборе, правильной установке и регулярном обслуживании турбинные расходомеры дают надёжное решение для контроля расхода CO₂. Они остаются практичным и экономичным вариантом в тех случаях, где поток стабилен и есть возможность обеспечить подготовку газа к измерению.
