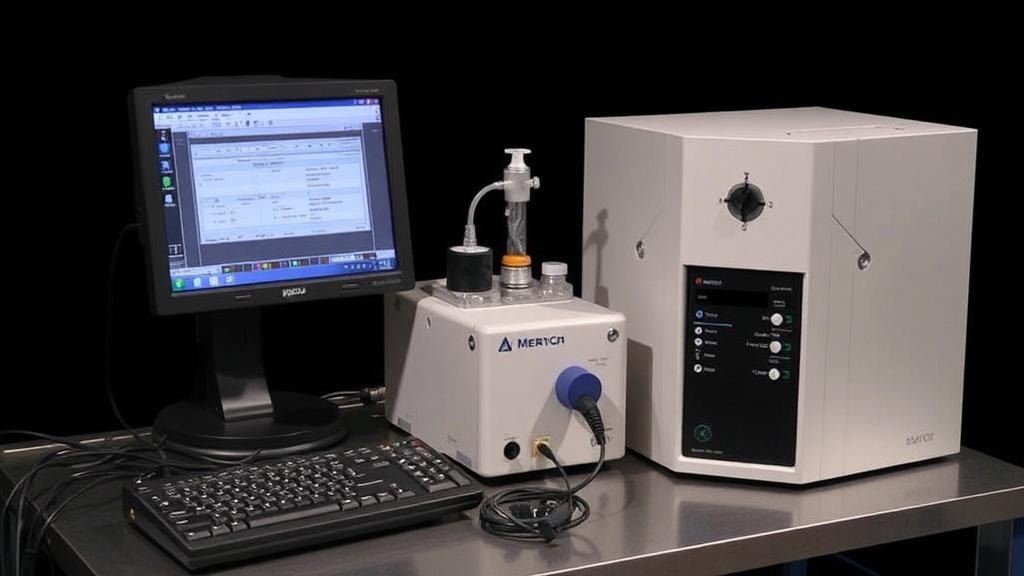

Контроль концентрации углекислого газа в газовых смесях давно перестал быть узкой лабораторной задачей. Оборудование для контроля состава газовых смесей с CO₂ спектрометрией применяется в самых разных областях — от производственных линий до теплиц и систем вентиляции. В этой статье разберём ключевые технологии, правила отбора проб, методы калибровки и реальные практические нюансы, которые влияют на точность и надёжность измерений.
Почему спектрометрия CO₂ востребована
Спектрометрические методы позволяют определять CO₂ без химической реакции и зачастую в реальном времени. Это делает их удобными для непрерывного мониторинга и интеграции в системы автоматизации.
Кроме того, спектрометры хорошо работают в присутствии инертных газов и при изменениях давления, что важно для контроля смешанных газов в технологических процессах. Но универсальности у приборов нет: выбор зависит от требуемой точности, диапазона концентраций и условий эксплуатации.
Основные методы спектрометрии для измерения CO₂
NDIR (некодируемое инфракрасное поглощение)
NDIR — самый распространённый и практичный метод для контроля газовых смесей с CO₂. Принцип простой: газ поглощает инфракрасное излучение на характерной длине волны, и снижение интенсивности света переводится в концентрацию.
Преимущества NDIR — простота, долговечность и относительная невосприимчивость к большинству примесей. Главное ограничение — перекрытие спектров при высоких концентрациях других поглощающих газов и необходимость периодической калибровки.
TDLAS (лазерная спектроскопия с настраиваемыми диодами)
TDLAS обеспечивает высокую избирательность и чувствительность за счёт узкой длины волны лазера. Это хороший выбор, когда требуется измерять CO₂ в следовых концентрациях или в условиях сильных помех.
Такие приборы дороже и требовательнее к стабильности источника излучения. Зато они позволяют минимизировать влияние перекрывающих линий и проводить быстрый анализ на больших скоростях потока.
FTIR (фурье-спектроскопия)
FTIR даёт расширенный спектрный профиль сразу по многим компонентам, что полезно для комплексного анализа газовых смесей. Он позволяет видеть не только CO₂, но и другие поглощающие соединения одновременно.
Недостаток — высокая чувствительность к водяным парам и необходимость сложной обработки спектров. FTIR чаще используют в лабораториях и при научных исследованиях, чем на конвейере.
Масс-спектрометрия и газовая хроматография
Масс-спектрометры и хроматографы дают точный количественный состав смеси, включая доли CO₂. Эти методы требовательны к подготовке проб и редко применяются для непрерывного контроля в поле.
Тем не менее они незаменимы при аналитической ёмкости, подтверждении результатов и при сертификационных измерениях. В ряде проектов я использовал хроматографию как эталон для периодической проверки спектрометров.
Ключевые параметры выбора оборудования
При выборе смотрите на диапазон измерений, разрешающую способность, скорость отклика и требования к обслуживанию. Не менее важны условия эксплуатации: температура, влажность, наличие агрессивных компонентов.
Точность определяется не только прибором, но и системой отбора проб и частотой калибровки. Планирование обслуживания и наличие сервиса у производителя существенно влияют на долгосрочную стоимость владения.
Система отбора проб и подготовка газа
Качество измерения начинает формироваться ещё до прибора: отбор проб — критический этап. Для спектрометров важна стабильная оптическая трасса, отсутствие пыли и капель воды, равномерный поток газа.
Часто приходится ставить осушители, фильтры и демпферы пульсаций потока. В моём опыте установка простого коалесцентного фильтра сразу уменьшила шум показаний и продлила срок службы детекторов.
Калибровка и контроль качества
Регулярная калибровка — обязательное требование для любых измерительных систем. Для NDIR и TDLAS обычно используют газовые смеси с известной концентрацией CO₂, а также процедуры самоконтроля с внутренними эталонами.
Периодичность калибровки зависит от стабильности прибора и условий. На производстве, где диапазон концентраций меняется, лучше предусмотреть автоматическое подтверждение калибровки по эталонному баллону хотя бы раз в месяц.
Ошибка, погрешности и их источники
Основные источники ошибок — температурные изменения, влажность, перекрытие спектров и дрейф электронных компонентов. Ошибки оптики возникают от загрязнений камер и линз.
Практический совет: ведите журнал показаний и внесёте туда информацию о калибровках, замене фильтров и замеченных аномалиях. Это помогает отличать реальные сдвиги в составе газа от проблем оборудования.
Интеграция в систему управления и обработка данных
Современные спектрометры поддерживают цифровые интерфейсы — Modbus, 4–20 мА, OPC UA. При интеграции важно согласовать скорости передачи данных и протокол оповещений о критических уровнях.
Для аналитики полезны дополнительные метаданные: температура, давление, время последней калибровки. Это даёт контекст показаниям и упрощает отладку алгоритмов коррекции.
Применения и практические примеры
В сельском хозяйстве CO₂ контролируют в теплицах для оптимизации роста растений. В пищевой промышленности — в упаковочных линиях для контроля атмосферы. На химических производствах мониторят суммарный состав и утечки.
Однажды на предприятии по переработке биогаза мы обнаружили систематическое занижение концентрации CO₂ из-за конденсата на оптической камере. Замена простой трубки и установка подогревающей обогревающей петли решили проблему быстро и недорого.
Сравнительная таблица методов
| Метод | Принцип | Достоинства | Ограничения |
|---|---|---|---|
| NDIR | Инфракрасное поглощение | Надёжность, простота, низкая стоимость владения | Чувствительность к перекрытию спектров, требуется калибровка |
| TDLAS | Узкополосная лазерная абсорбция | Высокая селективность, быстрый отклик | Дорогостоящий, требует стабильности лазера |
| FTIR | Полный инфракрасный спектр | Многокомпонентный анализ | Чувствителен к водяному пару, сложная обработка |
| Масс-спектрометрия/Хроматография | Разделение и масс-анализ | Высокая точность, универсальность | Не подходит для непрерывного мониторинга, сложность обслуживания |
Практический чек-лист при выборе
- Определите диапазон концентраций и требуемую погрешность.
- Оцените условия эксплуатации: влажность, пыль, температура.
- Проверьте доступность калибровочных смесей и сервисной поддержки.
- Подумайте о скорости отклика и необходимости интеграции в АСУТП.
- Запланируйте бюджет на эксплуатацию, включая расходники.
Техническое обслуживание и эксплуатация
Регулярные проверки оптической трассы, очистка фильтров и контроль эталонов минимизируют простои. Запасные части и расходники — линзы, кюветы, фильтры — должны быть доступны на складе.
Кроме этого, обучите персонал процедурам быстрых проверок. Даже простое умение прочистить кювету и провести самотест снижает время простоя и расходы на выезд сервиса.
Нормативы, безопасность и соответствие
Для ряда применений требуется соответствие стандартам ISO и отраслевым нормам по метрологии. Выбирайте приборы с подтверждёнными протоколами калибровки и возможностью трассировки к эталонам.
Безопасность касается не только газов, но и самого оборудования. При работе с подогревом трубопроводов и высокими концентрациями следует предусмотреть систему аварийного отключения и оповещения.
Оборудование для контроля состава газовых смесей с CO₂ спектрометрией даёт гибкие возможности, но требует продуманного подхода при выборе и эксплуатации. Технические характеристики и стоимость важны, но не менее значимы условия отбора проб, калибровка и организационные процедуры.
Практика показывает: лучше потратить время на грамотное внедрение и обучение персонала, чем экономить на обслуживании и терять данные из-за банальных ошибок в подготовке газа. В итоге именно сочетание подходящего метода, продуманной логистики проб и регулярного контроля качества обеспечивает стабильные и доверенные измерения.
