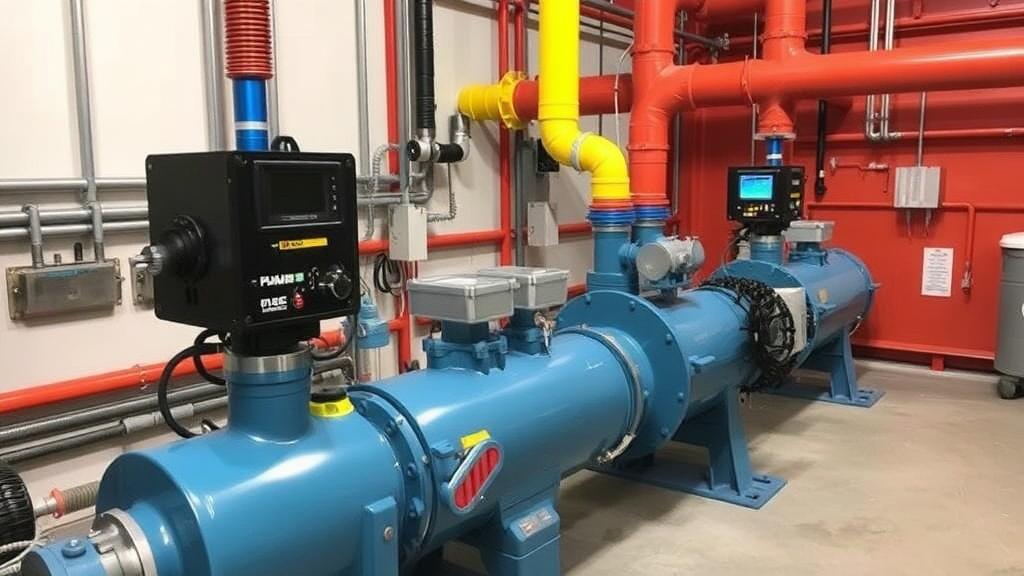

В помещениях и на площадках, где устанавливают редукторы для систем с CO₂, вибрация — не просто помеха, а индикатор скрытых проблем. Правильно подобранное и настроенное оборудование для контроля вибрации в зонах установки редукторов CO₂ помогает вовремя заметить износ подшипников, смещение валов и резонансы, которые в противном случае приведут к простою или дорогостоящему ремонту.
В этой статье разберём, какие типы датчиков и систем применимы, как правильно размещать оборудование, что важнее при интеграции в автоматизированные системы и какие ошибки чаще всего встречаются на практике. Текст опирается на опыт полевых проверок и промышленных требований к мониторингу вращающихся механизмов.
Зачем измерять вибрацию в зонах установки редукторов
Редукторы передают большие моменты и работают в повторяющихся циклах нагрузок, поэтому даже небольшая вибрация на ранней стадии сигнализирует об изменениях в механике. Измерения позволяют обнаружить смещение подшипников, износ зубьев, дисбаланс и негерметичность опор еще до критического разрушения.
Для систем с CO₂ это особенно важно: аварийная остановка, аварийные утечки или остановка компрессора могут повлечь за собой сложные последствия для технологического процесса. Регулярный мониторинг позволяет планировать техническое обслуживание и минимизировать непредвиденные простои.
Типы датчиков и их применение
Основные сенсоры для контроля вибрации — акселерометры, вибродатчики скорости, датчики относительного перемещения и вибропрофили. Каждый тип решает конкретные задачи: акселерометр удобен для широкополосных анализов, датчик скорости — для оценки энергии вибрации в низкочастотной области, датчик перемещения — для мониторинга люфтов и резонансов.
Имеет смысл использовать комбинированный подход: несколько акселерометров для спектрального анализа и один датчик перемещения на критическом опорном месте. Это дает полную картину динамики и помогает разделять источник вибрации на механический и внешнеиндуцированный.
| Тип датчика | Что измеряет | Преимущества |
|---|---|---|
| Пьезоэлектрический (IEPE) акселерометр | Ускорение, широкий частотный диапазон | Надежность, подходит для спектрального анализа |
| Датчик скорости | Скорость вибрации, низкие частоты | Хорош для предупреждения износа подшипников |
| Датчик перемещения (индукционный) | Относительное перемещение вала | Выявляет люфты, смещения и биения |
| Стрейн-гейты | Деформация корпуса | Полезны при контроле нагрузки на корпус редуктора |
Системы сбора данных и обработка сигналов
Сбор и анализ сигналов — не просто запись значений, а их грамотная обработка: временные формы, спектры (FFT), огибающая и анализ ордеров для машин с переменной скоростью. Эти методы помогают отделить механические дефекты от внешних возмущений.
Важно выбирать систему, которая поддерживает необходимые алгоритмы в реальном времени и хранит исторические данные для трендового анализа. Наличие встроенных фильтров, возможность синхронизации по частоте вращения и автоматической калибровки значительно упрощает эксплуатацию.
- FFT для выявления частот, соответствующих дисбалансу или износу зубьев.
- Анализ огибающей для обнаружения дефектов подшипников и разрывов контакта.
- Order tracking при изменяющейся частоте, например, при плавной регулировке скорости.
Монтаж и размещение датчиков — практические рекомендации
Правильное крепление датчиков — половина успеха. Акселерометры лучше устанавливать на жесткую часть корпуса редуктора, максимально близко к точке интереса и в направлении, соответствующем движению, которое нужно измерить.
Важно обеспечить хорошую контактную поверхность: сверление резьбового отверстия или применение магнитного основания с высокой жёсткостью. Неправильный выбор крепления и слабые соединения искажают спектр и снижают чувствительность.
Из личного опыта: на одной установке мы замеряли вибрацию стандартными магнитными держателями и получили сильный низкочастотный шум. После перехода на резьбовое крепление показания выровнялись и появился явный пик, указывающий на дефект подшипника, который до этого скрывался.
Калибровка и верификация измерений
Регулярная калибровка датчиков обязательна для корректных трендовых сравнения. Простейшая проверка — сравнение показаний с поверенным акселерометром или использование калибратора-возбудителя (shaker) для контрольной амплитуды и частоты.
Документируйте процедуры калибровки: когда, кем и каким оборудованием она проводилась. Это важно при разборе инцидентов и для соблюдения регламентов качества.
Интеграция в систему автоматики и оповещения
Мониторинг вибрации работает эффективнее в связке с ПЛК и системой управления процессом. Для этого используют аналоговые выходы 4–20 мА, цифровые протоколы Modbus, OPC UA или частные интерфейсы производителей.
Система должна поддерживать локальные и удалённые оповещения: пороги тревоги разного уровня, временные задержки для фильтрации ложных срабатываний и возможность автоматической остановки при критическом превышении. Хорошая практика — проводить тесты оповещений при вводе в эксплуатацию.
Критерии выбора оборудования и пример комплектации
При подборе учитывают частотный диапазон, диапазон температур, класс защиты корпуса, устойчивость к агрессивной среде и совместимость с существующей системой сбора данных. Для внешних площадок важны IP-классы и антикоррозийное исполнение.
Пример простой комплектации для одной зоны редуктора: три IEPE акселерометра (в направлениях вертикаль, горизонталь, ось), один датчик перемещения на валу, модуль сбора данных с поддержкой FFT и выходом Modbus, блок питания и кабели с экранированием.
Обслуживание и эксплуатация
Регулярные осмотры датчиков и кабелей снижают риск потери данных. Очищайте крепёжные места, проверяйте целостность кабелей и надежность соединений после вибрационных испытаний и пуско-наладки.
Анализ трендов покажет постепенные изменения характеристик. Если наблюдается устойчивый рост амплитуды в определённой полосе частот, это сигнал к дополнительному осмотру механики и возможной замене компонентов.
Типичные ошибки и способы их избежать
Частые ошибки — неправильное крепление датчиков, отсутствие экранирования кабелей, завышенные ожидания от дешёвых датчиков и неправильные пороги тревоги. Эти моменты приводят к ложным срабатываниям или пропуску реальных проблем.
Неправильная фильтрация и отсутствие синхронизации с частотой вращения скрывают ордерные компоненты. Решение — применение order tracking и корректная настройка полос пропускания. Также не стоит смешивать показания разных типов датчиков без учёта их чувствительности и диапазона измерений.
Практический итог и рекомендации
Эффективный мониторинг вибрации в зонах установки редукторов CO₂ строится на сочетании правильных датчиков, грамотного монтажа и продуманной обработки сигналов. Не достаточно просто «повесить» датчик — важна методология: калибровка, базовые измерения при вводе в эксплуатацию и систематический трендовый анализ.
Начните с оценки критичности оборудования, выберите сочетание акселерометров и датчиков перемещения, задайте реалистичные пороги тревоги и интегрируйте систему в общую автоматику. Это снизит риск аварий и поможет планировать ремонты до того, как проблемы станут дорогостоящими.
