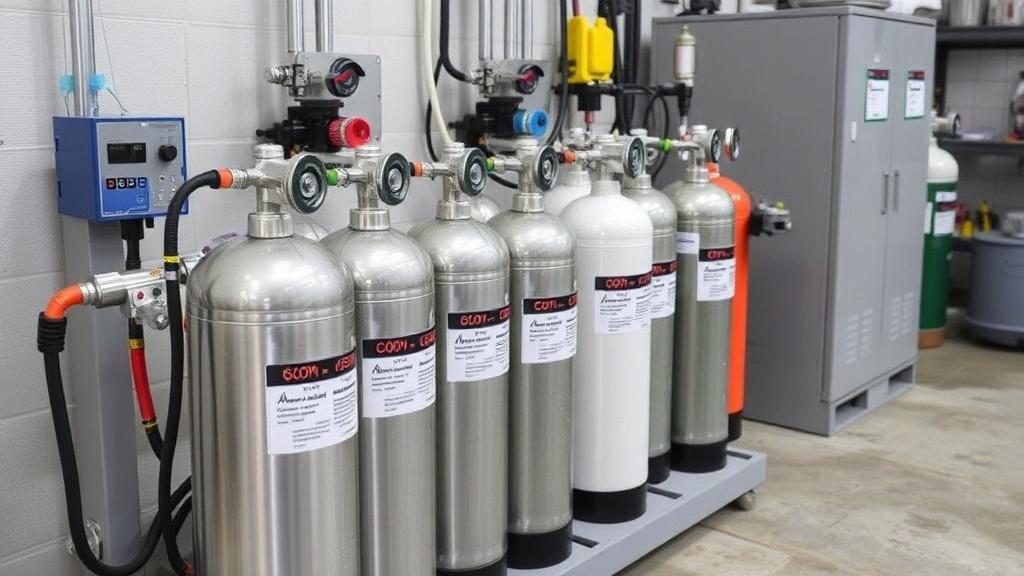

Оборудование для заправки баллонов углекислым газом: выбор, эксплуатация и безопасность

SQLITE NOT INSTALLED

Заправка баллонов диоксидом углерода — рутинная задача для многих предприятий: пивоварен, стекольных мастерских, лабораторий и пунктов заправки для огнетушителей. Неправильный выбор или эксплуатация оборудования приводят к простоям, потерям и риску для людей. В этой статье разберёмся, какие типы устройств существуют, какие компоненты важны, на что смотреть при покупке и как безопасно эксплуатировать установку.

Зачем нужен специализированный комплекс для заправки

Заправка кажется простой: соединить баллон с источником и перелить газ. На практике задача сложнее — нужно контролировать массу или объём, учитывать фазовое состояние CO2, поддерживать температуру и давление, а также исключить попадание влаги и воздуха. Без специализированного оборудования точность низкая, а риск — высокий.

Помимо точности, важна скорость и удобство. Для небольших мастерских подойдёт простая станция с весами и ручными фитингами, а для крупных производств нужны автоматические линии с учётом безопасности и учёта расхода. Оборудование экономит время и минимизирует человеческие ошибки.

Типы установок и их отличия

Грубо все решения можно разделить на ручные, полуавтоматические, автоматические и мобильные. Каждый тип закрывает конкретные задачи и бюджет.

• Ручные станции — простое исполнение: ресивер, кран, набор фитингов и весы. Подходят для редких заправок и небольших объёмов.
• Полуавтоматика добавляет дозирование по весу и электромагнитные клапаны для упрощения процесса.
• Автоматические линии обеспечивают точность, логирование и интеграцию с учётом производства; они же часто требуют отдельного технического обслуживания.
• Мобильные решения устанавливаются на прицепы или фургоны и позволяют обслуживать точки с выездом. Удобны для сервисных компаний и складов.

Краткое сравнение

Основные компоненты и их роль

Независимо от типа, набор ключевых узлов у всех систем схож: ресивер для хранения, редукторы, дозаторы, весы, фитинги и предохранительные элементы. Каждый элемент влияет на точность и безопасность.

Ниже — список основных компонентов и что важно о них знать.

• Емкость для жидкого CO2 — должна быть рассчитана на рабочее давление и оснащена датчиками уровня.
• Погружная трубка (дип-труб) и насосы — для перекачки жидкой фазы без образования газа.
• Весы или массметр — для точного дозирования; предпочтительнее калиброванные цифровые весы с защитой от вибрации.
• Запорная арматура и фитинги высокого давления — резьбы и уплотнения должны соответствовать стандартам.
• Предохранительные клапаны и манометры — обязательная защита от превышения давления.
• Система очистки и осушки — важна, если газ поступает в баллоны, используемые в пищевой промышленности.

Тонкости для инженеров

При перекачке жидкого CO2 критично избежать кавитации и перегрева. Насосы должны работать в допустимом диапазоне температур, а линии — иметь минимальные перепады давления. Неправильный подбор трубопроводов ведёт к вспениванию и потере точности.

Для операций с газовой фазой также важна скорость потока и контроль утечек. Метрики и датчики контролируют и регистрируют каждую операцию, что особенно ценно для пищевых и фармацевтических производств.

Нормы, безопасность и требования к персоналу

Работа с CO2 регулируется промышленными стандартами и правилами техники безопасности. Баллоны и оборудование проходят периодические проверки и гидроиспытания. Неисполнение требований влечёт штрафы и риск аварий.

Персонал должен владеть навыками обращения с баллонами, знать порядок действия при утечках и уметь использовать средства индивидуальной защиты. Важно разработать регламенты: приемка баллонов, контроль веса, маркировка и логирование заправок.

Правила хранения газа и баллонов

Баллоны хранят вертикально, привязанными к стойке, вдали от источников тепла. Места хранения в закрытых помещениях требуют вентиляции, а на открытом воздухе — защиты от прямых солнечных лучей. Запрещено хранить кислородные и легко воспламеняющиеся смеси вместе с CO2.

Обслуживание включает регулярную проверку клапанов, покраску в соответствии с маркировкой и замену уплотнений после определённого срока. Ведите журнал проверок — это экономит время при инспекциях.

Как выбирать оборудование: параметры и критерии

При выборе учитывайте производительность по массе, допустимое рабочее давление, точность дозирования, требования к чистоте газа и условия эксплуатации. Не менее важно наличие сервисной сети и доступность запчастей.

Оцените реальные потребности: пиковые нагрузки, частоту заправок и мобильность. Часто переплата за избыточную автоматизацию не оправдана, а экономия на безопасности оборачивается затратами при инциденте.

Практический чек-лист при покупке

• Точность дозирования (± грамм или % от массы).
• Максимальная производительность в баллонах в час.
• Наличие сертификатов и соответствие стандартам.
• Гарантия и условия сервисного обслуживания.
• Возможность интеграции с учётными системами.

Калибровка, учёт и автоматизация

Точные весы и массметры требуют регулярной калибровки. Заводские калибровки следует подтверждать на месте, особенно если оборудование используется в пищевой отрасли. Автоматизация позволяет вести журналы операций и интегрировать данные в ERP-системы.

Если ваша компания ведёт учёт газа для расчёта себестоимости продукта, инвестируйте в систему учёта с возможностью выгрузки отчётов. Это уменьшит расхождения и упростит налоги и аудит.

Обслуживание и типичные неисправности

Регулярное обслуживание включает замену уплотнений, проверку предохранительных клапанов, очистку линий и контроль уровня масла в насосах. Большинство проблем вызваны загрязнением или износом фитингов и уплотнений.

Частые симптомы: снижение производительности, вибрации насосов, неточная доза. Реагируйте быстро: мелкий ремонт дешевле замены оборудования и простоев производства.

Отрасли применения и реальные примеры

CO2 широко применяется в пищевой промышленности для карбонизации напитков, в сварочном деле, для заправки огнетушителей и в лабораториях. В каждом случае требования к чистоте и методам заправки разные.

Из личного опыта: когда я помогал организовать пункт заправки для небольшой пивоварни, выяснилось, что инвестирование в полуавтоматику окупилось за год за счёт сокращения потерь и ускорения процесса. Небольшая доработка фильтра и установка калиброванных весов решили проблемы с качеством напитка.

Экономика: во что вы вкладываетесь

Стоимость установки варьируется от нескольких тысяч евро для базовых станций до сотен тысяч для автоматических линий. Оцените не только цену, но и TCO — совокупную стоимость владения: обслуживание, энергопотребление и запчасти.

При расчёте окупаемости учитывайте: точность дозирования экономит газ, автоматизация уменьшает трудозатраты, а надёжность снижает простои. Иногда выгоднее купить б/у оборудование с документированной историей и провести капитальный ремонт.

Короткие рекомендации перед покупкой

Выберите поставщика с опытом в вашей отрасли и проверенными референсами. Попросите демонстрацию оборудования в работе и гарантию на ключевые узлы. Уточните условия поставки запасных частей и реагирование сервисной службы.

Не экономьте на датчиках и предохранительных клапанах — это не видимые, но критичные элементы. Лучше потратить немного больше на сертифицированную модель и избежать проблем с безопасностью и инспекциями.

Последние мысли и практическая последовательность внедрения

Подготовка проекта начинается с анализа потребностей: сколько баллонов в сутки, какие клапаны используются, нужна ли мобильность. Затем — выбор типа станции, подбор компонентов и согласование с сервисом по установке и обслуживанию.

После монтажа проведите испытания под нагрузкой, настройте калибровку и обучите персонал. Ведите журнал работ и проверок — это самый простой способ поддерживать надёжность и соблюдать требования регуляторов.

Если вы хотите, могу подготовить краткую спецификацию под ваш объём работ: укажите примерное количество заправок в сутки и тип баллонов, и я предложу оптимальную схему оборудования.
