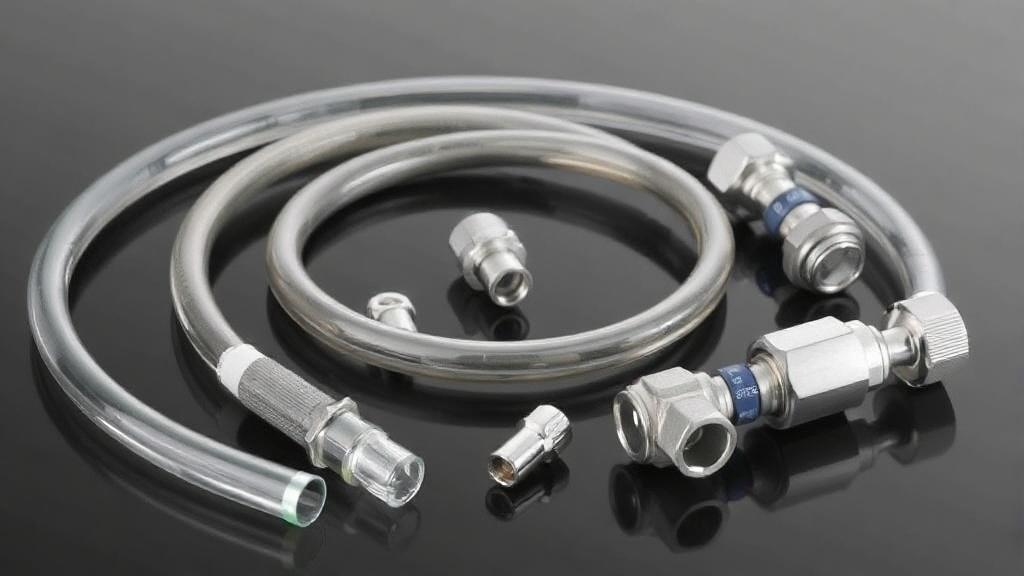

Подбор шлангов и фитингов для работы с CO₂ требует внимания к материалам, давлению и условиям эксплуатации. Неправильный выбор приводит к утечкам, ускоренной деградации элементов или к отказу системы в неподходящий момент. В этой статье разберём физику газа, требования к материалам, типичные соединения и практические приёмы монтажа, которые помогут сделать систему надёжной.
Почему выбор материалов важен именно для CO₂
CO₂ не агрессивен в привычном смысле, но ведёт себя иначе при изменении давления и температуры. При сжатии он может переходить в жидкое и сверхкритическое состояния, а при контакте с водой образует слабую угольную кислоту, что влияет на коррозию и свойства уплотнений.
Поэтому при выборе шлангов и фитингов важно смотреть не только на химическую совместимость, но и на температурную стойкость, склонность материала к охрупчиванию на холоде, а также на газонепроницаемость. Специальные требования предъявляют лабораторные и промышленные установки с высокими рабочими давлениями.
Физические характеристики CO₂, которые важно учитывать
CO₂ обладает плотностью и теплотой сжижения, отличными от других технических газов, поэтому при малых температурных колебаниях давление в замкнутой системе может существенно изменяться. Это сказывается на требуемом запасе прочности шлангов и фитингов.
Также учитывайте фазовые переходы: в некоторых процессах газ может находиться в газообразном, жидком или сверхкритическом состоянии. Каждая из этих форм предъявляет свои требования к температурному диапазону и допустимому давлению оборудования.
Материалы шлангов: плюсы и минусы
На рынке встречаются несколько основных типов шлангов, пригодных для CO₂: металлические, PTFE- или PFA-выкладные, полиуретановые и специальные резиновые композиции. Металл даёт максимальную барьерность и стойкость к давлению, композитные шланги обеспечивают гибкость и химическую инертность.
Ниже приведена краткая таблица с ключевыми свойствами популярных материалов, чтобы быстро сориентироваться при выборе.
| Материал | Преимущества | Ограничения |
|---|---|---|
| Нержавеющая сталь (гибкие металлорукава) | Высокая прочность, коррозионная стойкость, термостойкость | Меньшая гибкость, дороже, чувствительна к вибрации без экранирования |
| PTFE / PFA (линизация) | Химически инертны, выдерживают низкие температуры, малый газопроницаемый | Менее гибкие при низких температурах, требуют защитной оплётки для механической прочности |
| Полиуретан | Отличная гибкость, удобны в монтаже | Ограничены по давлению и температуре, подвержены газопроницаемости |
| Специальные резины (EPDM, NBR, FKM) | Хорошие уплотнительные свойства, доступность | Некоторые составы деградируют при длительном контакте с углекислым газом и влагой |
Типы фитингов: где применять какие соединения
Фитинги делятся по способу соединения: резьбовые, компрессионные, конические, быстроразъёмные и сварные соединения. Для газовых и высоконапорных линий чаще используют компрессионные и сварные виды из нержавеющей стали или хромированной латуни.
В лабораторных системах и в технологиях, где важна герметичность при высоком давлении, применяют фланцевые, VCR- и адаптирующие фитинги с металлическими уплотнениями. Для пищевой промышленности часто выбирают соединения, допускающие разборку и санитарную обработку.
Уплотнения и материалы для колец: какой выбор лучше
Уплотнительные кольца и прокладки определяют герметичность соединения. Для CO₂ подходят эластомеры с низкой газопроницаемостью и стойкостью к низким температурам, такие как фторкаучуки и некоторые марки EPDM, если они сертифицированы для конкретной задачи.
Нельзя использовать материалы без проверки совместимости: некоторые каучуки теряют эластичность при контакте с холодным CO₂ или при длительном воздействии кондиций с влагой, что приводит к течам. Лучше ориентироваться на рекомендации производителей фитингов и допуски для пищевой работы, если это требуется.
Рабочее давление и запас прочности
Выбор шлангов и фитингов по давлению должен учитывать максимальные рабочие нагрузки системы и возможные перепады. Рекомендуется брать изделия с запасом прочности, превышающим ожидаемое рабочее давление хотя бы в полтора раза, чаще в два раза, в зависимости от условий эксплуатации.
Кроме номинального рабочего давления, проверяйте импульсную стойкость к кратковременным скачкам давления и цикличность нагрузки. Шланги, рассчитанные на статическое давление, могут не выдержать частых пиков без усталостного разрушения.
Температурный диапазон и морфология при холоде
Низкие температуры представляют особую опасность: многие полимеры становятся хрупкими и теряют эластичность. ПТФЭ-покрытия и стальные элементы сохраняют свойства при отрицательных температурах лучше, чем большинство резиновых композиций.
Если система подвержена замерзанию конденсата или работает на холоде, выбирайте материалы с проверенным холодостойким допуском и контролируйте температурный режим во время эксплуатации. Нагревательные ленты и изоляция иногда являются простым и эффективным решением.
Практика монтажа и эксплуатационные нюансы
При монтаже избегайте лишних перегибов, натяжения и точек трения. Длина шланга должна быть минимально необходимой, поддерживайте радиусы изгиба не менее рекомендованных производителем и используйте опоры для предотвращения провисания.
Тщательно выполняйте проверку герметичности: опрессовка азотом или инертным газом под давлением и обработка стыков мыльным раствором помогает выявить мелкие утечки. Регулярный осмотр и плановое обслуживание продлят срок службы системы.
Примеры типичных применений и рекомендации
В барах и малых производственных линиях напитков часто применяют пищевые шланги с внутренней трубкой из PFA или PTFE и фитинги из нержавеющей стали. Такое сочетание минимизирует вкус и запах, а также снижает риск коррозии в присутствии влаги.
В лабораториях и при супер-критических экстракциях используют армированные шланги и фитинги, сертифицированные на высокое давление, зачастую из нержавеющей стали с металлическими уплотнениями. Для полевых установок выбирают конструкции, удобные для частого разборного обслуживания.
Контроль качества и сертификация
Проверяйте наличие сертификатов и заявленных характеристик: давление разрыва, циклическая стойкость, соответствие пищевым стандартам, если это необходимо. Документация производителя помогает избежать ошибок при выборе и облегчит последующее обслуживание.
Важно также свериться с отраслевыми стандартами и местными правилами безопасности. В некоторых областях действуют обязательные требования к материалам и монтажу газовых систем, которые нельзя игнорировать.
Короткий чек-лист перед покупкой
Перед заказом компонентов пройдите по простому списку, который экономит время и снижает риск ошибок. Ниже — практичные пункты, которые я сам использую перед монтажом системы.
- Определить максимально возможное рабочее давление и умножить на запас прочности.
- Уточнить температурный диапазон эксплуатации и влияние холода на материал.
- Проверить химическую совместимость и сертификацию для пищевых или лабораторных применений.
- Выбрать тип фитинга с учётом удобства обслуживания и герметичности.
- Планировать монтаж без острых изгибов, с опорами и защитой от механических повреждений.
Личный опыт: что важно учитывать на месте
Когда я монтировал линию подачи CO₂ в небольшой цех, ключевым оказался не только выбор материала, но и простые рабочие привычки. Мы использовали PTFE-выкладные шланги с нержавеющими компрессионными фитингами и обнаружили, что неправильная намотка уплотнительной ленты на резьбе вызвала мелкую подсосную утечку.
После этого случая я всегда рекомендую проверять торцы резьбовых соединений на фаски и чистоту, а уплотнение выполнять в соответствии с рекомендациями производителя, а не «по памяти». Эти мелочи часто решают проблему безопасной и долгой работы системы.
Резюме практических рекомендаций
Подбор шлангов и фитингов для работы с CO₂ — это баланс между прочностью, гибкостью и химической стойкостью. Не стремитесь к дешевому решению без документации: экономия на характеристиках часто приводит к более высоким затратам в будущем.
Опирайтесь на реальные характеристики изделий, учитывайте условия эксплуатации и планируйте обслуживание. Внимание к деталям при проектировании и монтаже позволит создать безопасную, удобную и долговечную систему.
