Когда речь заходит о работе с CO₂, чистота газа часто определяет надежность всей системы. Неприметная пыль, частицы ржавчины или капельки масла способны вывести из строя клапаны, снизить качество напитков или повредить оборудование. В этой статье я подробно расскажу, как устроены редукторы с встроенными и навесными фильтрами, какие требования предъявлять при выборе и как организовать обслуживание так, чтобы минимизировать простои и неожиданные поломки.
Зачем нужны фильтры в системах подачи CO₂
CO₂, даже в сжатом и очищенном виде, может содержать механические примеси. Эти частицы попадают из баллонов, при заправке, через шланги или изнутри оборудования. Если не отфильтровать их на ранней стадии, они забьют сетки клапанов и посадочные поверхности, вызовут протечки.
Применение фильтра в соединении с редуктором решает несколько задач одновременно: повышает надежность редуктора, продлевает срок службы downstream-оборудования и улучшает качество конечного продукта. Особенно это важно в пищевой отрасли и при сварке, где стабильность потока и чистота газа критичны.
Какие механические примеси встречаются чаще всего
Список типичных загрязнений невелик, но их влияние серьезно. Это металлическая стружка, окалина, пыль, центрифугированная смазка и отложения, образующиеся при коррозии баллонов или фитингов.
Размер частиц варьируется от десятков микрон до долей миллиметра. Для оценки риска важно понимать характер потока и условия хранения баллонов: влажность, температура и частота заправок напрямую влияют на образование примесей.
Устройство редуктора с фильтром: основные компоненты

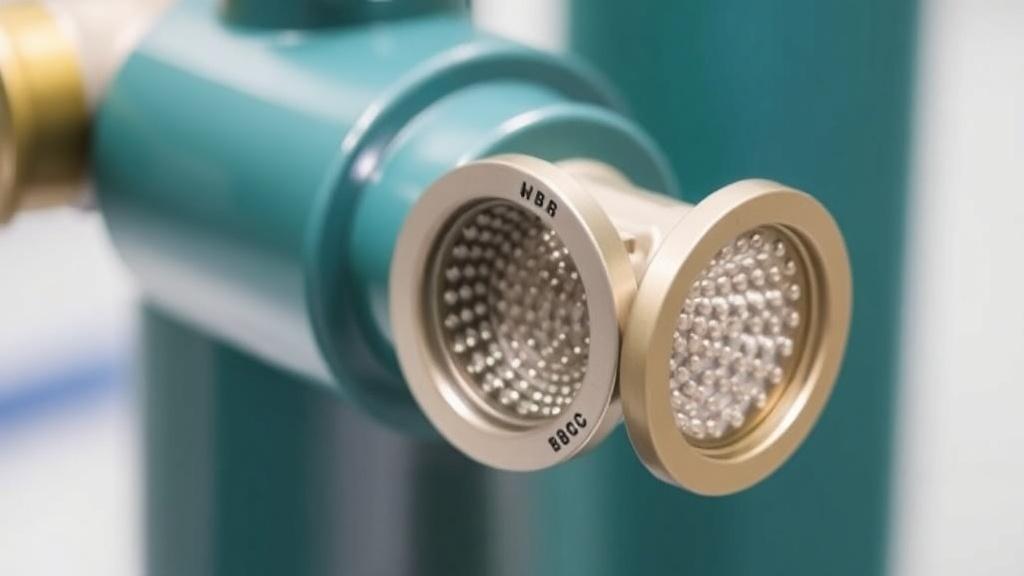

Типичный редуктор с фильтром включает входной патрубок, ступени регуляции давления, манометр и узел фильтрации. Фильтр может быть встроенным в корпус редуктора или выполненным в виде отдельного картриджа, монтируемого на входе.
Встроенные фильтры удобны в компактных системах: меньше соединений, проще монтаж. Навесные модули дают гибкость — их легче чистить и заменять, можно менять фильтрующий элемент под конкретную задачу.
Конструктивные решения и материалы
Корпуса редукторов обычно изготавливают из латуни или нержавеющей стали. Для пищевых и медицинских применений предпочтительна нержавейка или покрытие, устойчивое к коррозии. Фильтрующие элементы — стальная сетка, синтерованные диски, пористые керамические или полимерные картриджи.
Выбор материала определяется требованиями к чистоте, рабочему давлению и совместимости с CO₂. Некачественная прокладка или неподходящая резьба приводят к микропротечкам и дополнительным загрязнениям.
Типы фильтров и их характеристики
Для механических примесей выбирают разные типы фильтров в зависимости от требуемой тонкости очистки и условий эксплуатации. Ниже приведено краткое сравнение.
| Тип фильтра | Диапазон улавливаемых частиц | Преимущества | Ограничения |
|---|---|---|---|
| Стальная сетка | ≈ 50–500 мкм | Простая очистка, высокая прочность | Неэффективна против мелкодисперсных частиц |
| Синтерованный диск | ≈ 5–100 мкм | Равномерная фильтрация, термостойкость | Требует регулярной промывки |
| Пористый картридж (полимер) | ≈ 1–50 мкм | Тонкая фильтрация, замена картриджа | Чувствителен к агрессивным средам |
Какой уровень фильтрации нужен
В промышленных системах для защиты редуктора обычно достаточно 50–100 мкм. Для пищевой промышленности и газов для бутылочного разлива рекомендуется 5–10 мкм. При сварке и техпроцессах, где важен поток без крупных частиц, достаточно грубой очистки. Оцените downstream-устаткувание и его чувствительность к забиванию.
Важно помнить: чем тоньше фильтрация, тем быстрее фильтр забивается. Это влияет на периодичность обслуживания и падение давления в системе.
Критерии выбора редуктора с фильтром
При выборе опирайтесь на несколько практических параметров: пропускная способность, номинальное и предельно допустимое давление, размер пор фильтра, материал и совместимость с CO₂. Учитывайте также условия монтажа — вертикальное или горизонтальное размещение, температурный режим и доступность для обслуживания.
Не стоит экономить на манометрах и обратных клапанах: точный контроль давления и возможность предотвращения обратного потока продлят срок службы всей установки.
Пример списка требований для заказа
- Диаметр подключения и тип резьбы.
- Рабочее давление и максимальное допустимое давление.
- Тонкость фильтрации в микрометрах и материал картриджа.
- Материал корпуса и соответствие пищевым нормам, если нужно.
- Наличие манометра и возможности очистки без разборки системы.
Монтаж и эксплуатация: правила, которые работают
Правильная установка уменьшает число проблем на старте. Фильтр должен стоять на входе, перед редуктором, чтобы грубые частицы не проникали в регулятор. Если используются навесные картриджи, оставляйте достаточный пространство для их замены и осмотра.
Во время запуска системы делайте медленное наполнение, чтобы не сорвать фильтрующий элемент и не привести к резкому подъему давления в линии. Регулярно проверяйте манометры и фиксируйте падение давления на входе — это прямой индикатор загрязнения фильтра.
Обслуживание и замена картриджей
Регламент зависит от интенсивности использования и качества входного газа. В некоторых предприятиях замена происходит раз в месяц, в других — по факту падения производительности. Я рекомендую визуальный осмотр и запись показателей давления в журнал, чтобы накопить статистику и оптимизировать интервалы обслуживания.
При замене используйте запасные элементы от того же производителя или совместимые по материалу и пористости. Неподходящий картридж может изменить характеристики потока и вызвать кавитацию или вибрации.
Распространенные ошибки и как их избежать
Частая ошибка — установка тонкого картриджа в систему с высоким содержанием твердых частиц. Это приводит к частым заменам и простоям. Другой промах — использование материалов, несовместимых с CO₂, что вызывает коррозию и образование новых загрязнений.
Избежать проблем помогает анализ исходного газа перед выбором фильтра и тестовый период эксплуатации с контролем давления. Плановый журнал обслуживания и обучение персонала по простой процедуре замены картриджа снижает риск человеческой ошибки.
Практические примеры из моей практики
В одном из проектов для микропивоварни я подбирал редуктор с навесным фильтром, так как часть оборудования требовала регулярного осмотра. Мы выбрали синтерованный диск 20 мкм в корпусе из нержавейки и установили манометр до и после фильтра.
Через три месяца статистика показала устойчивое снижение падения давления, а количество жалоб на качество газа сократилось. Простой журнал и небольшие доработки в процедуре заправки баллонов позволили удлинить интервалы между заменами картриджей и снизить расходы на обслуживание.
Требования безопасности и нормативы
Выбирая редуктор и фильтр, учитывайте стандарты для конкретной отрасли. Для пищевой продукции нужен сертификат соответствия материалов, допускающих контакт с пищевыми газами. В системах высокого давления проверяйте сертификаты на пределы прочности корпуса и уплотнений.
Не забывайте о вентиляции при утечках CO₂ и о средствах индивидуальной защиты при обслуживании баллонов и фильтров. Нормативы по обращению с газами в разных странах могут отличаться, поэтому проверяйте местные требования перед покупкой и монтажом.
Экономика: цена против надежности
Инвестиции в качественный редуктор с правильным фильтром окупаются через уменьшение простоев и меньшие затраты на ремонт. Дешевые картриджи кажутся выгодными, но если они не справляются с конкретными примесями, расходы на замену и потерянное время быстро перекроют первоначальную экономию.
Оценивайте систему по жизненному циклу: стоимость оборудования, запасных частей, труда на обслуживание и потенциального простоя. Часто выгоднее выбрать модульную систему, где можно заменять только картридж, не меняя весь редуктор.
Редуктор с правильно подобранным фильтром — это не роскошь, а инструмент стабильной работы. Он защищает оборудование и упрощает эксплуатацию, если подойти к выбору осознанно: анализировать исходный газ, учитывать требования downstream и планировать обслуживание. Такой подход сокращает риски и делает систему предсказуемой в реальной эксплуатации.
