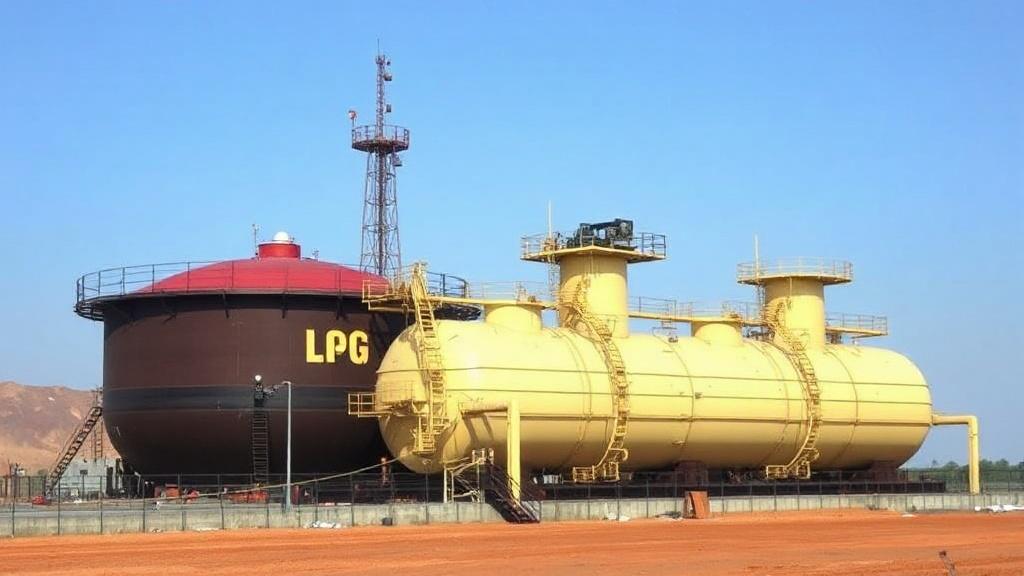

Хранение сжиженного углеводородного газа под давлением до 1.6 МПа требует от промышленного оборудования абсолютной герметичности и устойчивости к коррозии. Обычные резервуары не справляются с нагрузками, которые возникают при постоянных циклах слива-налива пропан-бутановой смеси и сезонных колебаниях температур.
Для решения этих задач применяются специализированные стальные сосуды (газгольдеры) для хранения сжиженного газа СУГ, конструкция которых рассчитана на жесткие условия эксплуатации в составе АГЗС, автономных котельных и нефтегазовых терминалов. Такие емкости гарантируют безопасное содержание летучих углеводородов без риска аварийной разгерметизации.
Требования к конструкции сосудов для сжиженного газа
Проектирование и изготовление оборудования для взрывоопасных сред регламентируется жесткими стандартами промышленной безопасности. Надежные сосуды (газгольдеры) для хранения сжиженного газа СУГ имеют форму цилиндрической капсулы с эллиптическими днищами, которые оптимально распределяют внутреннее давление рабочей среды. Для производства корпусов используют низколегированную конструкционную сталь марки 09Г2С, способную работать при экстремальных температурах от минус 60 до плюс 50 градусов.
Сварные швы обечаек резервуара испытывают максимальные нагрузки во время эксплуатации. На заводе их проверяют методами ультразвуковой и радиографической дефектоскопии, чтобы полностью исключить скрытые поры и микротрещины.
Безопасную работу системы обеспечивает комплект технологической арматуры:
- предохранительный клапан, стравливающий газ при превышении расчетного давления;
- электронный или механический уровнемер, контролирующий наполнение емкости;
- манометр класса точности не ниже 1.5 для непрерывного мониторинга системы;
- штуцеры для подключения линии слива жидкой фазы и отбора паровой фракции.
Толщину стенок стального корпуса рассчитывают индивидуально с обязательным учетом припуска на коррозию. Для объектов с повышенными требованиями к экологической безопасности проектируют двустенные сосуды (газгольдеры) для хранения сжиженного газа СУГ, где межстенное пространство заполняется азотом. Это позволяет мгновенно зафиксировать падение давления во внешней рубашке и предотвратить утечку топлива в грунт.
Такой подход к конструированию сводит к минимуму вероятность аварийных ситуаций. Однако долговечность всей системы зависит не только от прочности стали, но и от условий, в которых оборудование будет смонтировано на объекте.
Специфика наземного и подземного монтажа газгольдеров
Выбор между наземным и подземным вариантом размещения емкости зависит от площади участка и климатической зоны. Наземные резервуары требуют организации защитной санитарной зоны и регулярного контроля состояния лакокрасочного покрытия, которое защищает металл от ультрафиолета и атмосферных осадков. В зимний период для испарения бутана при наземной установке обязательно используют испарительные установки с электрическим или водяным подогревом.
Подземная установка полностью решает проблему промерзания пропан-бутана, так как тело резервуара находится ниже глубины промерзания грунта. Изучить чертежи, типовые проекты объемом от 5 до 200 кубических метров и заказать опросные листы можно по ссылке на сайте https://rsm-mash.ru/sosudyi-gazgolderyi-dlya-xraneniya-szhizhennogo-gaza-sug/, где представлены готовые сосуды (газгольдеры) для хранения сжиженного газа СУГ от завода «РезервуарСтройМаш». Отправьте техническое задание инженерам предприятия для оперативного расчета стоимости и подбора комплектации под ваш объект.
При подземном монтаже корпус емкости защищают гидроизоляцией весьма усиленного типа на основе эпоксидных или полимерных смол. Резервуар устанавливают на монолитную железобетонную плиту и фиксируют стальными анкерными стяжками.
Это предотвращает смещение конструкции при пучении грунта или подъеме грунтовых вод. Обратную засыпку котлована выполняют чистым песком средней крупности без каменистых фракций, укладывая его послойно с обязательным уплотнением.
Завершающим этапом монтажных работ становится проверка герметичности фланцевых соединений и продувка емкости инертным газом. С этого момента начинается период регулярного обслуживания, требующий строгого соблюдения правил эксплуатации.
Правила безопасной эксплуатации резервуаров СУГ
Стабильное функционирование системы хранения сжиженного газа зависит от жесткого контроля за параметрами давления и уровнем заполнения. Максимальный предел наполнения емкости составляет 85% от ее геометрического объема. Оставшиеся 15% пространства отводятся под паровую подушку, которая компенсирует объемное расширение жидкой фазы газа при сезонном повышении температуры наружного воздуха.
Регулярное обслуживание арматурного блока позволяет выявлять скрытые дефекты оборудования на ранних стадиях.
В регламент обязательных сервисных работ входят:
- проверка работоспособности предохранительных клапанов путем принудительного подрыва;
- контроль показаний манометров и сопоставление их с контрольными приборами;
- проверка герметичности сальниковых уплотнений запорной арматуры;
- очистка продувочных штуцеров и дренажных линий от конденсата.
Каждые восемь лет стальные сосуды (газгольдеры) для хранения сжиженного газа СУГ подвергают техническому освидетельствованию, которое включает в себя внутренний осмотр стенок и гидравлические испытания давлением, превышающим рабочее на 25%. Только такой системный подход гарантирует безаварийную эксплуатацию объекта в течение всего расчетного срока службы, заложенного заводом-изготовителем.
