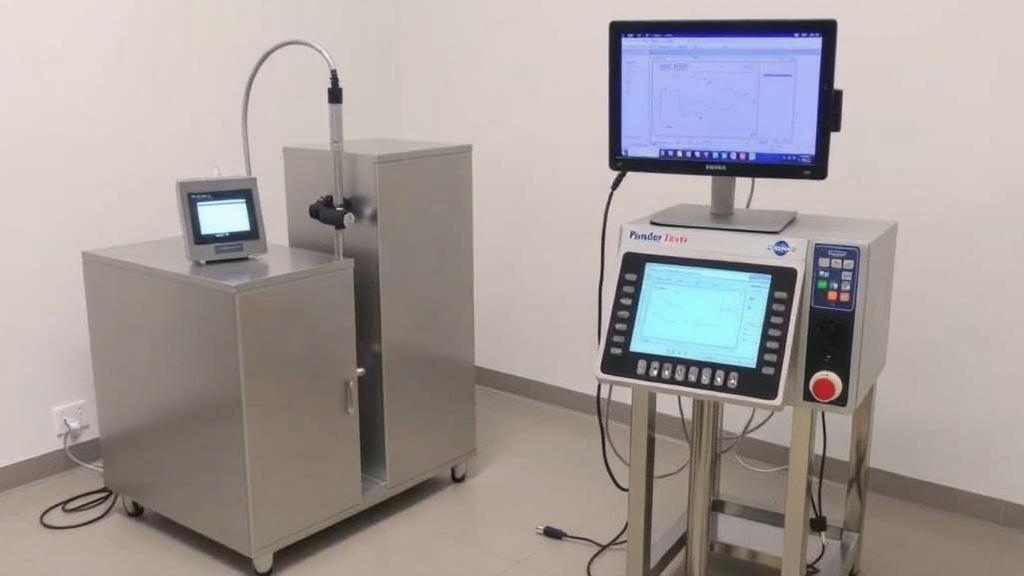

Равномерное распределение CO₂ в герметичных камерах — задача, которая стоит и перед исследователями, и перед производственниками. Неправильное смешение газа приводит к неверным результатам в экспериментах, к порче продукции и к опасным зонам с высокой концентрацией. В этой статье разберём, какие приборы, методы и практики помогают добиваться требуемой однородности концентрации CO₂ и как это проверить на практике.
Зачем контролировать распределение CO₂
В герметичных камерах концентрация CO₂ влияет на физиологию растений, ход химических реакций, состояние упаковок и безопасность персонала. Неправильное распределение даёт ложные параметры среды, и итоговый продукт или эксперимент могут оказаться недостоверными.
Даже при стабильном среднем значении по объёму локальные пики или ямы по концентрации приводят к систематическим ошибкам. Поэтому важна не только точность датчиков, но и грамотное размещение оборудования для измерения и приведения газа в однородное состояние.
Методы измерения и картирования концентрации
Для оценки равномерности используют как стационарные, так и переносные датчики. Стационарная сеть датчиков позволяет следить за динамикой в реальном времени, тогда как переносные приборы и газовые анализаторы применяют для разовой «картографии» и валидации распределения.
Классический подход к картированию — серия точечных измерений по сетке внутри камеры с последующей визуализацией. Такой метод показывает локальные отклонения и помогает планировать расположение смешивающего оборудования.
Типы датчиков и их особенности
Выбор датчика зависит от требуемой точности, диапазона концентраций и условий эксплуатации. Чаще всего для CO₂ используют инфракрасные датчики NDIR, электрохимические сенсоры и полупроводниковые решения, каждый тип со своими плюсами и минусами.
NDIR-датчики обеспечивают высокую стабильность и точность при длительной эксплуатации, электрохимические подходят для компактных и экономичных систем, а полупроводниковые — для дешёвых и быстрореагирующих решений, но их требуется чаще калибровать.
| Тип датчика | Плюсы | Минусы |
|---|---|---|
| NDIR | Высокая точность, стабильность, широкий диапазон | Дороже, чувствителен к запылению и конденсату |
| Электрохимический | Компактность, низкое энергопотребление | Ограниченный срок службы, температурная зависимость |
| Полупроводниковый | Низкая стоимость, быстрый отклик | Низкая селективность, требует частой калибровки |
Стратегии размещения датчиков
Размещение датчиков планируют исходя из геометрии камеры, направления потоков и зон с потенциально высоким тепловыделением. Рекомендуется равномерная сетка из точек измерения по высоте и площади, с увеличением плотности в местах подачи газа и возле объектов, которые усиливают локальные потоки.
Также важна проверка у стенок, вблизи дверей и воздуховодов, где часто образуются застойные зоны. При маленьких камерах достаточно трёх-пяти точек; в больших — десятки, причём часть датчиков оставляют подвижными для периодической проверки.
- Точки у подачи и в противоположном углу камеры.
- Средний уровень и ближе к потолку — для естественного подъёма тёплого газа.
- Проверка возле объектов, нагревающих воздух.
Оборудование для перемешивания и подачи газа
Чтобы добиться однородной концентрации, используют активное перемешивание: осевые или центробежные вентиляторы, диффузоры и направленные сопла. Вентилирование должно сочетаться с дизайном подачи, чтобы исключать прямые струи, создающие локальные пики.
Иногда применяют стационарные мешалки или кольцевые диффузоры с мелкими отверстиями — они создают мягкий поток, равномерно распределяющий газ. Для особо чувствительных процессов используют распределённые инжекционные порты с независимым регулированием подачи в каждую зону.
Дизайн подачи газа и его влияние
Способ подачи — точечный или распределённый — определяет, насколько быстро камера выйдет на требуемую однородность. Точечная подача экономична, но требует более мощного смешивания, распределённая же равномерно нагружает камеру и уменьшает пиковые значения.
Важно учитывать скорость подачи: слишком быстрое введение газа формирует турбулентные потоки, а слишком медленное — приводит к длительной неравномерности. Обычно оптимальный режим подбирают методом проб и ошибок, опираясь на данные картирования.
Калибровка, проверка и валидация
Регулярная калибровка датчиков — обязательное условие достоверных измерений. Для этого используют эталонные калибровочные смеси с известной концентрацией CO₂ и приборы для автоматической калибровки по двум или трём точкам диапазона.
Валидация распределения часто проводится с помощью трейсера — инертного газа или лёгкого дыма — и видеокамер, фиксирующих движение потока. Трейсер показывает, куда стремится подаваемый газ и где необходимо усилить смешивание.
- Калибровка по эталонным смесям не реже, чем раз в квартал.
- Проверочные замеры после технического обслуживания оборудования.
- Регистрация результатов и хранение протоколов в цифровом виде.
Системы сбора данных и автоматическое управление
Сеть датчиков подключают к контроллерам или системам сбора данных, которые реализуют алгоритмы поддержания концентрации. Замкнутый цикл с PID-регулятором помогает плавно корректировать подачу и скорость вентиляторов, снижая колебания.
Системы логгирования важны для анализа трендов и постмаркетинговой валидации. Хорошая платформа даёт возможность строить картограммы, выполнять фильтрацию выбросов и настраивать уведомления при отклонениях от заданного профиля.
Интеграция с внешними системами и безопасность
Интеграция с СОУ и системами вентиляции обеспечивает защиту персонала: при превышении порогов автоматически запускаются вытяжки или включается аварийная сигнализация. Для критичных камер часто применяют избыточные датчики и независимые маршруты оповещения.
Сетевые протоколы — Modbus, BACnet, OPC UA — позволяют объединить контроллеры и центральную систему мониторинга. При выборе оборудования стоит учитывать совместимость с уже установленными платформами предприятия.
Влияние внешних факторов
Температура, относительная влажность и давление влияют на показания датчиков и на поведение газа внутри камеры. Конденсат и пыль ухудшают работу инфракрасных датчиков, а перепады температуры создают слоистые потоки, мешающие равномерности.
Учитывать нужно и адсорбцию CO₂ материалами внутри камеры: пористые поверхности и упаковочные материалы способны временно «поглощать» газ, и это отражается на динамике достижения стабильной концентрации.
Практические примеры из опыта
В лаборатории ростовой камеры мне приходилось решать проблему: среднее значение CO₂ соответствовало заданию, но один угол регулярно показывал пониженные уровни. Проведённое картирование выявило слабый возвратный поток в углу и неправильное направление инжекции.
После установки небольшого направленного вентилятора и добавления диффузора подача перестала создавать локальные пики, а профиль по объёму стал стабильнее. Этот опыт показал, что иногда простые механические решения эффективнее сложных автоматических настроек.
Рекомендации при выборе комплекта оборудования
Подходите к выбору комплексно: датчики, система управления, средства смешения и протоколы валидации должны работать как единое целое. При этом важно учитывать специфику применения — лаборатория, упаковка пищевой продукции или экологический тест.
Для типичной лабораторной камеры можно рекомендовать NDIR-датчики в качестве базовой линии и один переносной анализатор для периодических проверок. Для производственных камер разумно предусмотреть избыточность и сетку датчиков с частотой отчёта не реже 1 раза в минуту.
- Выбирать датчики с температурной компенсацией.
- Планировать регулярную калибровку и протоколы валидации.
- Проектировать подачу газа с возможностью регулировки и перенастройки.
Контроль рисков и эксплуатация
Разработайте регламент действий при аварийных отклонениях: кто уведомляется, какие автоматические шаги выполняются и какие ручные операции допустимы. Это сократит время реакции и уменьшит риск порчи продукции или вреда персоналу.
Обучение персонала и наличие простых инструкций по использованию переносных анализаторов и по чтению логов значительно повышает надёжность системы в целом. Простая практика — периодические тренировки по картированию — даёт быстрый выигрыш в качестве контроля.
Равномерность распределения CO₂ — результат сочетания правильной архитектуры системы, грамотного выбора датчиков и регулярной проверки. Сбалансированная подача газа, продуманное перемешивание и надёжная телеметрия позволяют получить стабильную среду и предсказуемые результаты.
