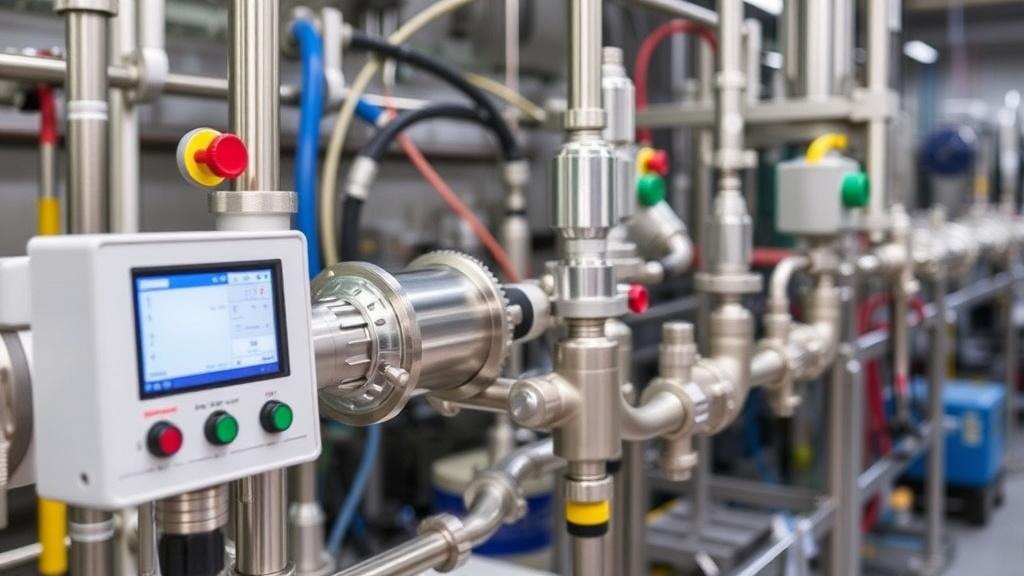

Тема кажется узкой, но от точности контроля расхода углекислого газа зависят безопасность, качество продукта и экономическая эффективность многих процессов — от пищевого производства до систем пожаротушения и пищевой карбонизации. В этой статье разберём, какие приборы применяют для измерения и регулирования скорости потока CO₂, как их правильно выбирать и монтировать, и на что обращать внимание при эксплуатации.
Почему контроль расхода CO₂ критичен
Углекислый газ в технологических линиях часто используется в больших объёмах и под давлением. Неправильный расход приводит к браку в продукции, дополнительным затратам на повторную переработку и рискам безопасности, в том числе конструктивным и газоопасным.
Кроме того, точный контроль позволяет оптимизировать потребление и снизить выбросы, что важно в условиях строгих нормативов и стремления компаний к энергоэффективности. Контроль скорости потока играет роль и в аварийной защите — например, при срабатывании систем инертирования.
Основные принципы измерения расхода CO₂
Измерение расхода можно строить на разных физических эффектах: масса, объём, перепад давления, акустика и инерция. Выбор метода зависит от состояния газа — сжиженный, газообразный, насыщенный пар и от рабочих параметров: давление, температура, наличие примесей.
Важно учитывать, что CO₂ обладает свойствами, отличными от инертных газов: при понижении давления он может переходить в жидкую фазу, а при быстром расширении — охлаждать трассу и приборы. Эти особенности влияют на точность и надёжность приборов измерения.
Типы приборов и их преимущества
Ниже перечислены наиболее распространённые типы расходомеров, применимые при контроле углекислого газа, с кратким описанием сильных сторон каждого из них.
Тепловые массовые расходомеры
Работают по принципу переноса тепла и дают прямое измерение массового расхода, что удобно при обработке процессов учета материального баланса. Они компактны и не требуют температурно-давления коррекции для получения массы.
Однако чувствительны к примесям и загрязнениям, требуют чистой среды и стабильных условий монтажа. В системах с частыми фазовыми переходами тепловые датчики могут давать нестабильные показания.
Coriolis-датчики
Coriolis-расходомеры измеряют массу напрямую и обеспечивают высокую точность даже на низких расходах. Они хорошо подходят, если важна учётность и высокая воспроизводимость результатов, а также дают данные о плотности потока.
Стоимость таких приборов выше, и при установке требуется учитывать вибрации и механические нагрузки. Для крупных линий с крупными объёмами их применение оправдано экономически только при необходимости точного учёта.
Ультразвуковые расходомеры
Ультразвук даёт бесконтактное измерение объёма, подходит для крупных трубопроводов и агрессивных сред, потому что не имеет движущихся частей. Они нечувствительны к изменениям вязкости, что удобно при колебаниях состава газа.
При наличии пузырьков жидкости или при изменениях фаз ультразвук может давать погрешности, а также требует прямых участков трубы до и после места измерения. Для CO₂ в сжиженном состоянии ультразвуковые решения редко применяют.
Дифференциальные (дроссельные) методы и вихревые расходомеры
Дроссельный метод прост и надёжен, но даёт объёмный расход, требующий коррекции по температуре и давлению, если нужен массовый показатель. Вихревые датчики удобны при стабильных потоках и чистой среде, но имеют ограничения по минимальному расходу.
Эти приборы часто используются в комбинации с датчиками давления и температуры для вычисления требуемых параметров в реальном времени.
Критерии выбора оборудования
Выбирать прибор следует, опираясь на рабочие условия и задачи учёта: фаза CO₂, диапазоны расхода, требования к точности и повторяемости, наличие примесей и допустимая потеря давления. Важен и бюджет на владение: покупка, монтаж и обслуживание.
Полезно составить табличный перечень требований — это сэкономит время при сравнении предложений поставщиков и поможет избежать типичных ошибок при проектировании системы.
| Критерий | Что учитывать |
|---|---|
| Форма вещества | Газ, жидкость, двухфазный поток — определяет класс приборов |
| Диапазон расходов | Минимальные и максимальные значения для корректного выбора чувствительности |
| Точность | Требования к учёту — массовый или объёмный учёт, допустимая погрешность |
| Условия монтажа | Температура, вибрации, длина прямых участков, наличие конденсата |
| Интеграция | Совместимость с контроллерами, протоколы передачи данных и питание |
Монтаж, калибровка и стартер-процедуры
Неверная установка способна испортить даже самый точный прибор. Соблюдение прямых участков перед и после датчика, правильное расположение относительно линии и устранение вибраций — базовые требования, которые нельзя пренебрегать.
Калибровка должна проводиться на условиях, близких к рабочим. Для приборов, дающих массовый расход, важно согласовать показания с эталоном массы, для объёмных — корректировать на температуру и давление. Регулярные поверки фиксируют смещение характеристик.
Порядок запуска и проверок
Перед вводом в эксплуатацию проверяют герметичность, отсутствие конденсата в измерительном участке и корректность настройки интерфейсов. Проводят контрольный прогон в нескольких точках диапазона расхода.
Записывают базовые данные для последующего отслеживания тенденций и настроек. Часто это экономит время при поиске причин отклонений на более поздних этапах эксплуатации.
Интеграция с системами автоматизации и безопасность
Системы измерения расхода обычно подключают к ПЛК или DCS для регулирования и учёта. Важна поддержка промышленных протоколов: Modbus, HART, FOUNDATION Fieldbus и других, в зависимости от уровня автоматизации предприятия.
Для CO₂ системы контроля часто связаны с системами сигнализации по утечкам, системами отключения и аварийной подачи. Алгоритмы управления должны предусматривать сценарии перехода фаз и резких скачков давления, чтобы не допустить повреждений оборудования.
Техническое обслуживание и типичные неисправности
Плановое обслуживание включает очистку измерительных участков, проверку уплотнений, контроль электроники и резервного питания. Чистота линии особенно важна для тепловых и вихревых датчиков.
Частые проблемы — накопление конденсата, попадание жидкости в датчик газовой фазы, механические повреждения от вибрации и неправильные значения при изменении температуры. Решение обычно требует комбинации профилактики и быстрой диагностики.
Как я решал реальные задачи на производстве
В одном из проектов мне пришлось перерабатывать систему учёта CO₂ в линии розлива напитков: старые дифференциальные расходомеры давали ошибку при частых пульсациях потока. Мы заменили их на Coriolis в ключевых ветках, а в побочных оставили ультразвук для мониторинга.
Результат: дисбаланс учёта снизился на 30 процентов, сократилась доля брака. Система позволила выявлять нестандартные утечки, которые раньше терялись из-за неточности. Этот опыт показал: иногда комбинированный подход эффективнее замены всего парка приборов.
Практические рекомендации при выборе
Сформируйте список «must have» и «nice to have»: диапазон, точность, устойчивость к фазовым переходам, протоколы связи и требования по обслуживанию. Это поможет быстро отсеять неподходящие приборы и сократить время на подбор.
Запросите у производителей протоколы испытаний именно для CO₂ и реальные отчёты о работе приборов в схожих условиях. Технические паспорта часто дают общие цифры, а испытания на вашем типе потока показывают истинную картину.
- Проверяйте совместимость с существующей автоматика: питание и интерфейсы.
- Проектируйте площадки для обслуживания: доступ к датчикам, возможность замены без остановки критичных веток.
- Закладывайте в смету регулярную поверку и запасные части.
Экономика и окупаемость инвестиций
Дорогие приборы, такие как Coriolis, окупаются там, где экономия по сырью и уменьшение брака превосходит их стоимость. В других случаях достаточен компромиссный вариант, например ультразвук с коррекцией по давлению и температуре.
Оцените затраты на владение: не только цену покупки, но и монтаж, обучение персонала, периодические поверки и возможный простой при замене. Часто разумнее инвестировать в автоматизацию сбора данных, чем в дорогостоящие датчики, если целью является улучшение аналитики и процесса управления.
Контроль скорости потока CO₂ — это не только выбор прибора. Это комплекс решений: правильный прибор, корректный монтаж, интеллектуальная интеграция в систему управления и регулярное обслуживание. Внимание к деталям на каждом этапе возвращается в виде точных показаний, стабильной работы и безопасности производства.
