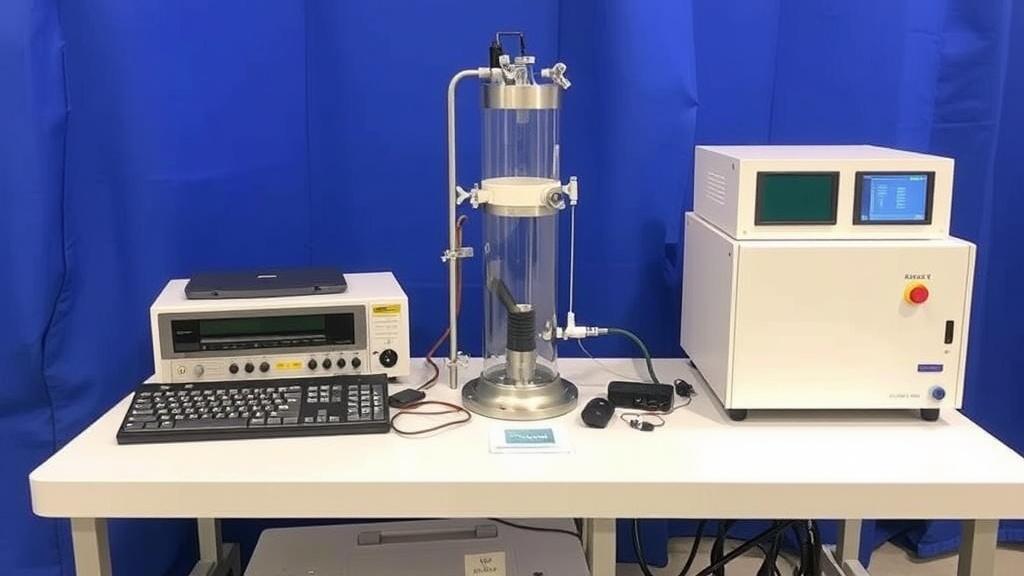

Контроль распределения углекислого газа в крупных помещениях и пространствах — задача одновременно прикладная и технически требовательная. Правильный выбор оборудования и стратегия измерений позволяют не просто фиксировать уровни CO₂, но и управлять вентиляцией, безопасностью и энергоэффективностью. В этой статье разберёмся, какие приборы и архитектуры сетей подходят для больших объёмов, как проектировать систему пробоотбора и что учесть при наладке и обслуживании.
Почему важен контроль градиента CO₂ в больших объёмах
В больших помещениях концентрация CO₂ может существенно варьироваться по высоте и по объёму из-за неравномерной вентиляции, источников эмиссии и тепловых потоков. Это особенно критично в складах, теплицах, туннелях, подземных сооружениях и на промплощадках.
Если не учитывать градиент, локальные «карманы» повышенного CO₂ остаются незамеченными. Последствия — ухудшение условий для людей и растений, некорректная автоматизация вентиляции и излишние расходы на отопление или охлаждение.
Принципы измерения и требования к оборудованию
Измерение градиента предполагает не одноточечный мониторинг, а сеть сенсоров с геометрией, отражающей объём пространства. Ключевые требования к оборудованию — точность в рабочих диапазонах, стабильность к дрейфу, возможность частой передачи данных и простота калибровки.
В больших объёмах важна модульность: система должна легко расширяться, добавляя сенсоры и шлюзы. Кроме того, нужна высокая автономность питания и защита от внешних воздействий — пыли, влаги, вибраций.
Типы датчиков: преимущества и ограничения
Для мониторинга CO₂ чаще всего используют инфракрасные (NDIR) датчики и электрохимические или полупроводниковые датчики для вторичных целей. NDIR — основной выбор для точных измерений в диапазоне от сотен до десятков тысяч ppm.
NDIR устойчивы к помехам и дают стабильный сигнал при длительной эксплуатации, но стоят дороже и требуют периодической калибровки. Полупроводниковые датчики дешевле, но менее точны и склонны к дрейфу при высокой влажности или запылённости.
Сравнительная таблица основных типов сенсоров
| Тип датчика | Диапазон | Точность | Плюсы | Минусы |
|---|---|---|---|---|
| NDIR | 0–50 000 ppm | ±(30–50) ppm или ±3 % | Точность, устойчивость к помехам | Цена, необходимость калибровки |
| Полупроводниковый | 0–5 000 ppm | ±(50–200) ppm | Низкая цена, компактность | Дрейф, чувствительность к влажности |
| Электрохимический | узкие диапазоны | хорошая для своих задач | Низкое энергопотребление | Ограничен диапазоном, ресурс |
Архитектура системы и размещение сенсоров
Проект начинается с анализа объёма и источников эмиссии: где люди работают, где находятся вентиляторы, где могут скапливаться газы. На основании этого строится сетка точек измерения по высоте и горизонтали.
Для крупных помещений разумно комбинировать стационарные посты с мобильными носимыми или переносными сенсорами. Стационары — для постоянного контроля критических зон, переносные — для проверки труднодоступных или временных источников.
Принципы размещения
- Размещайте датчики на уровнях, соответствующих зонам пребывания людей и оборудованию.
- Ставьте дополнительные сенсоры вблизи предполагаемых источников выброса и в местах со слабой циркуляцией воздуха.
- Учитывайте стратификацию: в тёплых помещениях CO₂ может концентрироваться внизу или вверху в зависимости от потоков.
Сетевые решения и передача данных
В больших объектах выгодно использовать комбинированные сети: LoRaWAN для удалённых сенсоров, Wi‑Fi или Ethernet для центральных постов и промышленные протоколы типа Modbus или BACnet для интеграции в систему управления зданием.
Выбор сети влияет на частоту выборки и требования к батарейному питанию. LoRa подходит для редких, но надёжных отправок, а Wi‑Fi — для высокочастотной телеметрии при наличии инфраструктуры питания.
Стратегии пробоотбора и интерпретация градиента
Чтобы правильно воспроизвести градиент, нужно думать не только о количестве датчиков, но и о времени снятия показаний. Оптимальная частота — та, что позволяет фиксировать динамику без лишней нагрузки на сеть.
Для анализа используйте картирование концентраций в 3D или по высотным срезам. Интерполяционные методы, такие как kriging или инверсное моделирование, помогают выявлять скрытые источники и прогнозировать изменение распределения при изменении вентиляции.
Калибровка, проверка и техническое обслуживание
Калибровка — ключ к достоверным данным. Для NDIR‑датчиков рекомендуют регулярную автоматическую или лабораторную калибровку, особенно при изменении климатических условий. План обслуживания должен включать проверку чувствительности, очистку корпусов и замену фильтров.
В моём опыте настройка сети сенсоров в тепличном комплексе потребовала двухэтапной калибровки: заводской и полевой на основе эталонного анализатора. Это заняло несколько недель, но впоследствии система работала стабильно без неожиданных смещений показаний.
Обработка данных, тревоги и интеграция с управлением
Сырые показания стоит нормализовать по температуре и влажности, затем проходить фильтрацию выбросов и аномалий. Важна визуализация: тревожные карты и графики высотных срезов позволяют быстро понять ситуацию.
Интеграция с ВЕНТ‑системами и BMS обеспечивает автоматический отклик: изменение мощности вентиляции, переключение режимов рециркуляции или запуск локальных вытяжек. Тревоги должны иметь пороговые уровни и алгоритмы подтверждения, чтобы избежать ложных срабатываний.
Нормы, безопасность и нормативные аспекты
При проектировании учитывайте местные стандарты по качеству воздуха и безопасности труда. Для общественных и рабочий зон действуют разные пороги допустимых концентраций CO₂ и требования к мониторингу.
Также важно учитывать требования к электробезопасности и взрывозащите, если сенсоры устанавливаются в зонах с потенциалом взрывоопасных смесей.
Практические примеры и опыт внедрения
Один из моих проектов — крупный складской комплекс с неоднородной вентиляцией. Мы установили модульную сеть из NDIR‑датчиков, добавили переносные приборы для проверки горячих точек и связали систему с управлением приточно-вытяжной установкой.
Результат оказался трёхуровневым: снизилось среднее потребление энергии за счёт целевой вентиляции, сократилось количество жалоб персонала на духоту и четче стала видна необходимость перераспределения вытяжных каналов. Главное — системный подход и внимание к деталям при размещении сенсоров.
Бюджет и выбор поставщиков
Стоимость проекта сильно варьируется: от бюджетных решений на полупроводниковых датчиках для временного контроля до полноценных сетей NDIR с интеграцией в BMS. Планируйте бюджет на датчики, шлюзы, монтаж, калибровку и ПО для обработки данных.
При выборе поставщика обращайте внимание на поддержку по калибровке, наличие сертификатов, опыт интеграции и возможность поставки запасных частей. Надёжность и готовность к сервису обычно важнее чуть более низкой цены.
Контроль градиента CO₂ в больших объёмах требует баланса между точностью и практичностью. Важно не гоняться за максимальной плотностью сенсоров, а проектировать систему с пониманием циркуляции воздуха, источников эмиссии и требований управления. Правильно подобранные приборы, продуманное размещение и регулярное обслуживание дают результат: безопасная среда, экономичная эксплуатация и ясная картина распределения газа по объёму.
