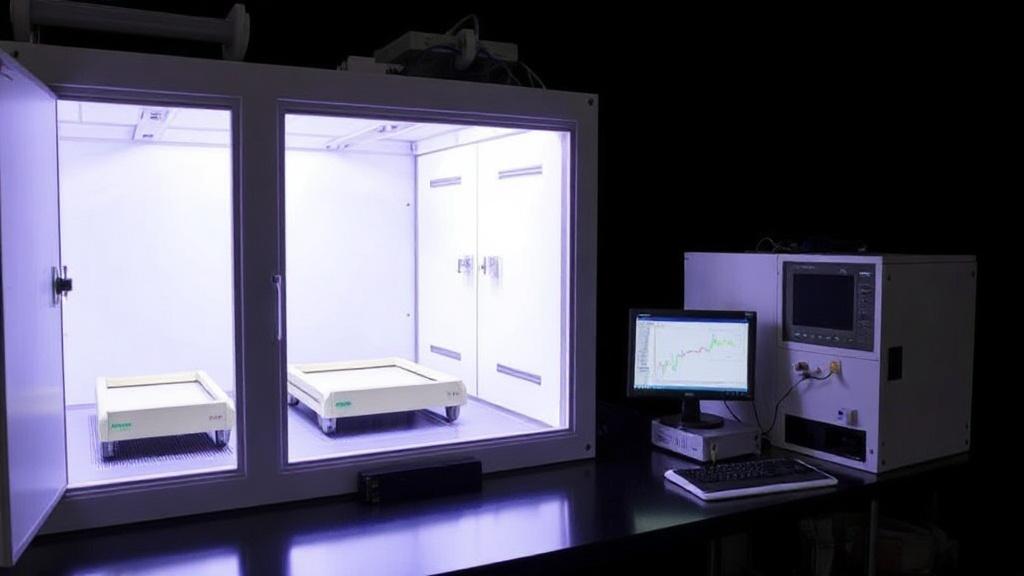

Контроль концентрации углекислого газа в камерах климатических установок — не просто техническая прихоть, это часть воспроизводимости эксперимента и качества выращивания растений. В многокамерных системах проблема усложняется потоками воздуха, перепадами давления и динамикой поглощения CO₂ растениями. Эта статья разбирает, какие приборы и подходы помогают равномерно распределять газ между камерами, как их правильно устанавливать и калибровать, и на что обращать внимание в реальных проектах.
Почему равномерное распределение CO₂ имеет значение
Неровная концентрация CO₂ в разнородных камерах приводит к систематическим ошибкам в данных. Растения в одной камере могут реагировать иначе, чем в соседней, и отличия станут видны только после анализа результатов.
Кроме научной корректности, колебания CO₂ влияют на контроль климата: автоматические системы подачи и вентиляции начнут работать в неправильном режиме, что повлечет расход лишних ресурсов. При массовом выращивании это не только вопрос точности, но и экономии энергии и удобрения.
Ключевые компоненты системы контроля
Система обычно состоит из датчиков, исполнительных устройств (регулирующих клапанов и вентиляторов), источника CO₂ и управляющей электроники с ПО. Каждая часть важна: плохой сенсор сведет на нет усилия по выравниванию, а некачественные клапаны создадут инерцию в реакции.
Датчики делятся на несколько классов по принципу работы: инфракрасные (NDIR), электрокерамические и химические. Управляющая часть может быть централизованной или распределённой — выбор зависит от масштаба установки и требований к отказоустойчивости.
Типы датчиков и их особенности
Инфракрасные датчики (NDIR) считаются наиболее универсальными: они стойки к помехам и обеспечивают хорошую точность в диапазоне 0–5000 ppm. Для научных установок именно NDIR чаще всего выбирают как базу мониторинга.
Электрохимические и полупроводниковые датчики дешевле и компактнее, но обладают худшей стабильностью и требуют частой калибровки. Их целесообразно использовать в качестве вспомогательных узлов там, где бюджет ограничен или для локального контроля в пределах одной камеры.
| Тип датчика | Точность | Плюсы | Минусы |
|---|---|---|---|
| NDIR | ±(1–3) % | Стабильность, срок службы | Стоимость, размер |
| Электрохимический | ±(3–10) % | Низкая стоимость, компактность | Дрейф, короткий срок службы |
| Полупроводниковый | ±(5–15) % | Очень дешевый | Высокий дрейф, чувствителен к влажности |
Стратегии размещения датчиков в многокамерных системах
Правильное расположение сенсоров — ключ к правде. На практике нужно комбинировать центральные датчики для общей картины и локальные — для контроля каждой камеры.
Рекомендуется размещать минимум один основной датчик внутри каждой камеры на уровне листового аппарата растений и один в общем канале циркуляции. Это позволяет выявлять как локальные отклонения, так и проблемы в системе распределения.
Практические правила монтажа
Избегайте зон с прямым потоком воздуха от вентилятора или рядом с подающими клапанами — показания будут искажены. Также не ставьте сенсор вплотную к стене, оставляйте небольшой зазор для смешивания воздуха.
Если камеры соединены воздуховодами, размещайте дополнительные датчики в точках входа и выхода для контроля градиента. Это особенно важно при больших объёмах и длинных воздуховодах, где эффекты инерции усиливаются.
Активные методы выравнивания
Пассивные меры — правильное размещение и изоляция — важны, но без активного управления добиться точного выравнивания сложно. Для этого используют модули дозирования CO₂, регулирующие клапаны и отдельные вентиляторы для каждой камеры.
Управляющее ПО анализирует данные с датчиков и корректирует потоки газа и воздухообмена в реальном времени. Системы с PID-регулированием позволяют сгладить колебания и минимизировать перерегулирование.
Клапаны, буферы и допуск к ошибкам
Электронные пропорциональные клапаны дают плавную подачу и подходят для тонкой настройки концентрации. Для экономии можно использовать комбинированный подход: быстродействующие электромагнитные клапаны плюс пропорциональные для тонкой доводки.
Важно предусмотреть буферные ёмкости или распределительные коллекторы, чтобы минимизировать быстрые перепады при включении подачи. Они сглаживают импульсы и облегчают задачу контроллера.
Калибровка, валидация и ведение данных
Калибровка датчиков — не опция, а регулярная необходимость. Для NDIR-датчиков чаще всего применяют двухточечную калибровку: нулевой уровень и эталонный газ, либо пересчёт по эталонному анализатору.
Запись логов с частотой не реже одной минуты помогает выявлять длительные тенденции и эпизоды рассогласования между камерами. Аналитика по логам — источник для принятия решений о перенастройке вентиляции и заменах оборудования.
Рекомендации по ведению журналов и валидации
Организуйте автоматический экспорт данных в формате CSV и настраивайте ежедневные сводки отклонений. Это снижает нагрузку на персонал и повышает прозрачность при проверке экспериментов.
Проводите валидацию системы после каждого ремонта или переналадки: контролируйте реакцию клапанов на команды, сравнивайте показания соседних датчиков и измеряйте время выхода на установившийся режим.
Проектирование и ввод в эксплуатацию — практические советы
При проектировании системы учитывайте путь потока воздуха, перепады давления при закрытых дверях камер и тепловые источники. Простая симуляция потоков поможет задать оптимальные места установки вентиляторов и датчиков.
При вводе в эксплуатацию полезно проводить тесты с имитацией поглощения CO₂ растениями, например, используя временные нагрузочные элементы. Такой тест выявит слабые места в распределении до начала реальных опытов.
- Проверка герметичности соединений воздуховодов.
- Тестирование задержек отклика клапанов и вентиляторов.
- Сравнение показаний датчиков в одной камере и в общей сети.
- Калибровка сенсоров по эталонному анализатору.
Мой опыт: одно наблюдение из реальной практики
При настройке трёхкамерного комплекса я столкнулся с неожиданным градиентом CO₂, который давал разницу до 120 ppm между камерами. Причина оказалась в неравномерном распределении воздуха в центральном коллекторе и в старых клапанах с плохой мёртвой зоной.
Мы заменили клапаны на пропорциональные, добавили буферный распределитель и перераспределили датчики. Через пару суток система вышла на стабильность, и повторяемость результатов выросла заметно — это окупило вложения в оборудование и время на доработку.
Стандарты безопасности и требования к оборудованию
CO₂ в умеренных концентрациях безопасен, но при утечках в замкнутом пространстве уровни могут становиться опасными. Обязательно включайте аварийные датчики и звучащие оповещения для зон с людской эксплуатацией.
Выбирайте компоненты с сертификацией и возможностью сервисного обслуживания. Наличие протоколов передачи данных (Modbus, BACnet) упрощает интеграцию в общую систему управления зданием.
Краткая сводка по подбору компонентов
Оптимальная система сочетает NDIR-датчики в каждой камере, распределённое управление с локальным PID и центральный журнал событий. Такой подход обеспечивает баланс между точностью, отказоустойчивостью и стоимостью владения.
При ограниченном бюджете разумно инвестировать в качественные датчики и оставить часть исполнительных узлов простыми, но с возможностью модернизации в будущем.
Реализация равномерного распределения CO₂ — это сочетание грамотного проектирования, правильного выбора датчиков и исполнительной техники, а также дисциплины в калибровке и ведении данных. При планировании учитывайте реальные потоки воздуха, запас на ошибки и сценарии обслуживания. В результате система начнёт работать предсказуемо, а результаты экспериментов станут воспроизводимыми и надёжными.
